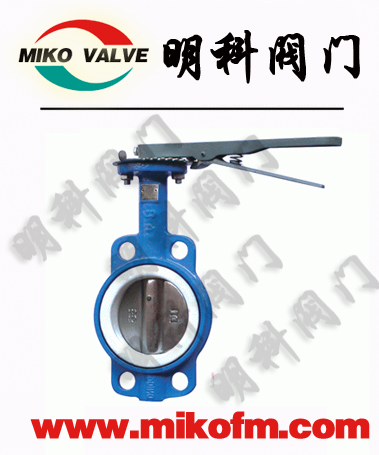

D71F46对夹式衬氟蝶阀

D71F46系列中线蝶阀采用对分两片式阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏。

D71F46对夹式衬氟蝶阀概述：

蝶阀分为两种：D71系列中线蝶阀、D73系列偏心蝶阀。采用对分两片式阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏。
一、结构特点
1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线)，具有双向密封功能，压力、流量可自由调节；
　　 2、偏心蝶阀为二维方向偏心产品的凸轮效应会使密封副产生足够的密封比压，并且随着工作压力的升高，密封效果更理想；
　　 3、四级加载弹性密封，保证了阀门内、外的零泄漏。
　　 a:轴与蝶阀一体外衬F46;

b:轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
　　 c:轴的径向采用O型圈与金属轴套的组合；
　　 d:阀座镶嵌有弹性条的阀体槽内。
　　 4、采用可弹性垫片定位准确，结构简单。(*采用O型圈是为了防止意外泄漏时的安全措施)。
二、设计规范
遵循GB/T12238，API 609，MSS SP-67标准
三、驱动方式
　　手动、蜗轮传动、气动、电动

四、连接尺寸

通径DN	B	H	φ	D₁	D₂	n-d	L₁
40	33	140	120	88	110	4-φ18	230
50	43	150	120	102	125	4-φ18	230
65	46	160	120	122	145	4-φ18	230
80	64	170	120	133	160	4-φ18	250
100	64	180	120	158	180	4-φ18	250
125	70	190	120	184	210	4-φ18	300
150	76	220	120	212	240	4-φ23	300
200	89	240	140	268	295	4-φ23	350
250	114	340	140	320	350	4-φ23
300	114	460	160	370	400	4-φ23

公称通经		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
40	3/2	33	145	110	85	3	18	4-φ18
50	2	43	160	125	100	3	20	4-φ18
65	5/2	46	180	145	120	3	20	4-φ18
80	3	49	195	160	135	3	22	4-φ18
100	4	56	215	180	155	3	22	8-φ16
125	5	64	245	210	185	3	24	8-φ18
150	6	70	280	240	210	3	24	8-φ23
200	8	71	335	295	265	3	26	8-φ23
250	10	76	390	350	320	3	28	12-φ23
300	12	83	440	400	368	4	28	12-φ23
350	14	92	500	460	428	4	30	16-φ23
400	16	102	565	515	482	4	32	16-φ25
450	18	114	615	565	532	4	32	20-φ25
500	20	127	670	620	585	4	34	20-φ25
600	24	154	780	725	685	5	36	20-φ30
700	28	165	895	840	800	5	40	24-φ30
800	32	190	1010	950	905	5	44	24-φ34
900	36	203	1110	1050	1005	5	46	28-φ34
1000	40	216	1220	1160	1115	5	50	28-φ34
1200	48	254	1450	1380	1325	5	56	32-φ41
PN1.6MPa
40	3/2	33	145	110	85	3	18	4-φ18
50	2	43	160	125	100	3	20	4-φ18
65	5/2	46	180	145	120	3	20	4-φ18
80	3	49	195	160	135	3	22	8-φ18
100	4	56	215	180	155	3	24	8-φ18
125	5	64	245	210	185	3	26	8-φ18
150	6	70	280	240	210	3	28	8-φ23
200	8	71	335	295	265	3	30	12-φ23
250	10	76	405	355	320	3	32	12-φ25
300	12	83	460	410	375	4	34	12-φ25
350	14	92	520	470	435	4	38	16-φ25
400	16	102	580	525	485	4	40	16-φ30
450	18	114	640	585	545	4	44	20-φ30
500	20	127	705	650	608	4	46	20-φ34
600	24	154	840	770	718	5	54	20-φ41
700	28	165	910	840	788	5	54	24-φ41
800	32	190	1020	950	898	5	54	24-φ41
900	36	203	1120	1050	998	5	54	28-φ41
1000	40	216	1255	1170	1110	5	60	28-φ48

订货须知：

    一、①D71F46对夹式衬氟蝶阀产品名称与型号②D71F46对夹式衬氟蝶阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定D71F46对夹式衬氟蝶阀型号，请按D71F46对夹式衬氟蝶阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
