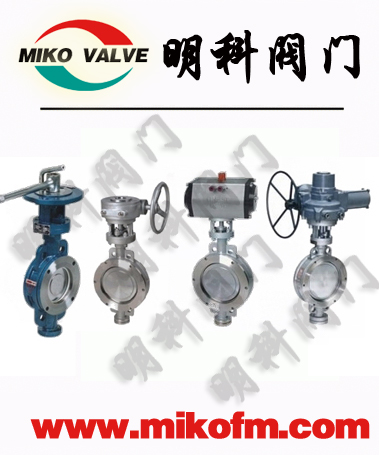

D73H对夹式蝶阀

D73H型手动对夹式硬密封蝶阀广泛用于治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长。

D73H对夹式蝶阀概述:

D73H对夹式蝶阀吸收,消化国外技术,并结合国内用户意见和产品中积累的经验而精心研制的新一代产品。

1、采用三维偏心结构,阀门密封圈采用弹性金属圈,使蝶板同阀体密封面均匀可靠接触,可达到气密封无泄露;

2、结构独特,操作灵活、省力、方便、使用寿命长;

3、耐高温、耐腐蚀、耐磨损的三维偏心。

公称通径
DN(mm)
50-1200
公称压力
PN(MPa)
1.0
1.6
2.5
4.0

试验压力
PS(MPa)
强度试验
1.5
2.4
3.75
6.0
密封试验
1.1
1.76
2.75
4.4
适用介质

水、蒸汽、油品、酸类腐蚀性等
适用温度

-40℃-600℃


主要零部件材料


名称
材     料
阀体
铸钢、不锈钢、铬钼钢

蝶板
铸钢、化合金钢(镀硬铬)不锈钢、铬钼钢
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
密封圈

不锈钢、聚内脂、抗磨材料、氟塑料
填料

柔性石墨





D73H/F-10C连接尺寸(1、P、R)


通径DN
L
D1
D2
Z-φd
H
HO
D
L2
Wt/Kgs
50
43
125
99
4-18
105
350
90°
280
9
65
46
145
118
4-18
115
370
90°
280
11
80
49
160
132
8-18
125
380
45°
280
15
100
56
180
155
8-18
140
420
45°
280
18
125
64
210
185
8-18
170
470
45°
330
22
150
70
240
210
8-23
180
500
45°
330
25


D73H/F-16C连接尺寸(1、P、R)


通径DN
L
D1
D2
Z-φd
H
HO
D
L2
Wt/Kgs
50
43
125
99
4-18
105
350
90°
280
10
65
46
145
118
4-18
115
370
90°
280
12
80
49
160
132
8-18
125
380
45°
280
16
100
56
180
155
8-18
140
420
45°
280
20
125
64
210
185
8-18
170
470
45°
330
24
150
70
240
210
8-23
180
500
45°
330
27
