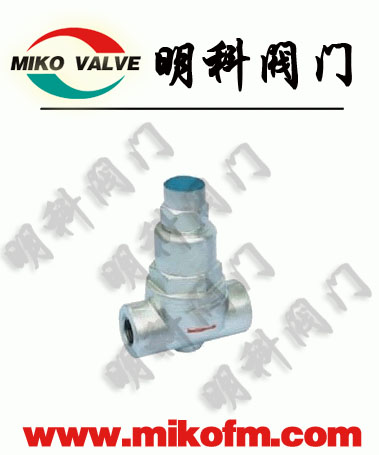

CS17H可调双金属片疏水阀概述:
CS17H、CS67H可调双金属片疏水阀结构独特、性能优良、排水量大、漏汽温度可调节,过冷度在2℃左右,可能排除大量冷空气和其它不凝汽体,不会产生汽堵现象。可更换内件,易于维修和调整。
特点及性能:
1、对凝结水的发生量适应性强,既可间歇排放,又可连续排放。
2、内部装有大排量的双阀座差压机械和SCCV关闭系统,体积小而排量大。
3、内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养极为方便。
4、背压率高90%
5、汽水分离可靠:(水汽经U型通道从阀下部进入),阀内始终处于水封状态,有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击,吊桶上设有溢出排气孔,可有效防止蒸汽汽锁,空气气堵现象。(非凝结性的高温空气也可排除)
7、与杠杆机械结合可制成高压阀。
主要性能规范
型号Type/项目Item |
CS17H-16C |
CS17H-25 |
CS17H-40 |
单位 |
公称压力 |
1.6 |
2.5 |
4.0 |
Mpa |
壳体试验压力 |
2.4 |
3.8 |
6.0 |
|
高工作压力 |
1.6 |
2.5 |
4.0 |
|
高工作温度Max |
203 |
220 |
247 |
℃ |
高允许温度Max |
425 |
425 |
425 |
|
工作介质 |
蒸汽、凝结水Stemam |
主要零件材料
型号Type/项目Item |
CS 17 H、CS47H、CS 67 H 16 C、25C、40 C |
阀体Body |
碳钢Carbon Steel |
阀盖Donner |
|
阀芯 |
不锈钢Atainless Steel |
阀座Seat |
不锈钢Atainless Steel |
热敏元件 |
热双金属片 |
过滤器Percolator |
不锈钢Atainless Steel |
主要外型及连接尺寸
型号 |
DN |
螺纹连接 |
承接焊连接 |
法兰连接 |
||||||||||||||
RC |
L |
H |
W |
L |
H |
W |
d’ |
T |
L |
H |
D |
K |
d |
C |
F |
N-φ |
||
(mm) |
(mm) |
(mm) |
||||||||||||||||
CS17H-16C |
15 |
1/2 |
100 |
92 |
82 |
100 |
92 |
82 |
22 |
12 |
150 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
20 |
3/4 |
100 |
92 |
82 |
100 |
92 |
82 |
27 |
12 |
150 |
92 |
105 |
75 |
55 |
14 |
2 |
4-14 |
|
25 |
1 |
100 |
92 |
82 |
100 |
92 |
82 |
34 |
12 |
160 |
92 |
115 |
85 |
65 |
14 |
2 |
4-14 |
|
32 |
11/4 |
165 |
140 |
115 |
165 |
140 |
115 |
42 |
13 |
200 |
140 |
135 |
100 |
78 |
16 |
2 |
4-18 |
|
40 |
11/2 |
165 |
140 |
115 |
165 |
140 |
115 |
48 |
13 |
200 |
140 |
145 |
110 |
85 |
16 |
3 |
4-18 |
|
50 |
2 |
175 |
140 |
115 |
175 |
140 |
115 |
61 |
14 |
230 |
140 |
160 |
125 |
100 |
16 |
3 |
4-18 |
|
CS17H-25 |
15 |
1/2 |
100 |
92 |
82 |
100 |
92 |
82 |
22 |
12 |
150 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
20 |
3/4 |
100 |
92 |
82 |
100 |
92 |
82 |
27 |
12 |
150 |
92 |
105 |
75 |
55 |
14 |
2 |
4-14 |
|
25 |
1 |
100 |
92 |
82 |
100 |
92 |
82 |
34 |
12 |
160 |
92 |
115 |
85 |
65 |
14 |
2 |
4-14 |
|
32 |
11/4 |
165 |
140 |
115 |
165 |
140 |
115 |
42 |
13 |
200 |
140 |
135 |
100 |
78 |
16 |
2 |
4-18 |
|
40 |
11/2 |
165 |
140 |
115 |
165 |
140 |
115 |
48 |
13 |
230 |
140 |
145 |
110 |
85 |
16 |
3 |
4-18 |
|
50 |
2 |
175 |
140 |
115 |
175 |
140 |
115 |
61 |
14 |
230 |
140 |
160 |
125 |
100 |
16 |
3 |
4-18 |
|
CS17H-40 |
15 |
1/2 |
100 |
92 |
82 |
100 |
92 |
82 |
22 |
12 |
250 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
20 |
3/4 |
100 |
92 |
82 |
100 |
92 |
82 |
27 |
12 |
150 |
92 |
105 |
75 |
55 |
14 |
2 |
4-14 |
|
25 |
1 |
100 |
92 |
82 |
100 |
92 |
82 |
34 |
12 |
160 |
92 |
115 |
85 |
65 |
14 |
2 |
4-14 |
|
32 |
11/4 |
165 |
140 |
115 |
165 |
140 |
115 |
42 |
13 |
200 |
140 |
135 |
100 |
78 |
16 |
2 |
4-18 |
|
40 |
11/2 |
165 |
140 |
115 |
165 |
140 |
115 |
48 |
13 |
200 |
140 |
145 |
110 |
85 |
16 |
3 |
4-18 |
|
50 |
2 |
175 |
140 |
115 |
175 |
140 |
115 |
61 |
14 |
230 |
140 |
160 |
125 |
100 |
16 |
3 |
4-18 |
