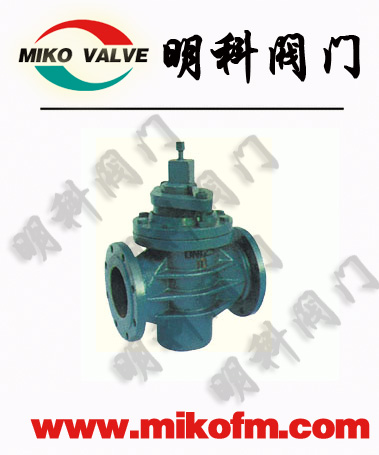

X47W油密封旋塞阀

旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。旋塞阀主要供开启和关闭管道和设备介质之用。

一、主要性能规范

旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。旋塞阀主要供开启和关闭管道和设备介质之用。

旋塞阀主要优点如下：

1)适用于经常操作，启闭迅速、轻便。

2)流体阻力小。

3)结构简单，相对体积小，重量轻，便于维修。

4)密封性能好

5)不受安装方向的限制，介质的流向可任意。

6)无振动，噪声小。旋塞阀按结构形式可分为紧定式、自封式、填料式和注油式四种。按通道形式分，可分为直通式、三通式和四通式三种。

公称压力 PN（MPa）	试验压力PS（MPa）		工作压力 P（MPa）	适用介质	工作温度（℃）
	壳体	密封
1.0	1.5	1.1	1.0	煤气、油品	≤100

二、主要安装尺寸

公称通径 DN（mm）	尺寸（mm）
公称通径 DN（mm）	L	D	D1	D2	□S	z-φd	H1
50	170	160	125	100	32	4╳φ18	315
65	220	180	145	120	36	4╳φ18	360
80	250	195	160	135	46	4╳φ18	455
100	300	215	180	155	50	8╳φ18	500
125	350	245	210	185	55	8╳φ18	510
150	400	280	240	210	60	8╳φ23	605
200	450	335	295	265	60	8╳φ23	760
250	530	390	350	320	85	12╳φ23	800
300	580	440	400	368	100	12╳φ23	820

三、主要材料

零件名称	阀体、塞子	填料	垫片
材料	灰铸铁	橡胶石棉盘根	橡胶石棉板

订货须知：

    一、①X47W油密封旋塞阀产品名称与型号②X47W油密封旋塞阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定X47W油密封旋塞阀型号，请按X47W油密封旋塞阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
