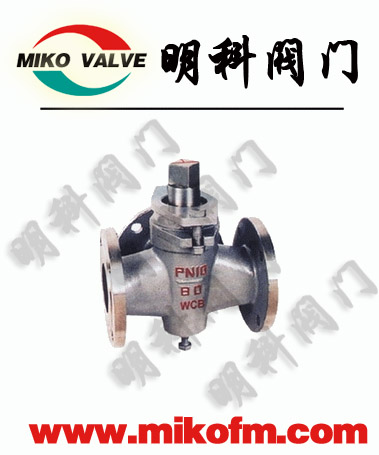

X44W三通铸钢旋塞阀

旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。

旋塞阀安装注意事项：：
A.要留有阀柄旋转的位置
B.不能用作节流。
C.带传动机构的球阀应直立安装。
其他技术参数备注：
(1)旋塞阀价格由口径、材质、压力的不同而异，恕不公布价格！
(2)连接形式：法兰、丝扣(内螺纹)
(3)传动方式：手动，蜗轮
(4)口径从DN15-DN150；压力从1.0MPA-32MPA；温度-40℃-450℃
(5)材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；简介：旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道

X44W-1.0C三通铸钢旋塞阀主要性能规范：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
型号	公称压力 PN（MPa）	壳体	密封（水）	适用介质	工作温度（℃）
X44W-1.0P	1.0	1.5	1.1	硝酸类	≤250
X44W-1.0R	1.0	1.5	1.1	醋酸类	≤250
X44W-1.0C	1.0	1.5	1.1	煤气、油品	≤200

主要尺寸：

公称压力PN（MPa）	公称通径DN(mm)	尺寸 (mm)
公称压力PN（MPa）	公称通径DN(mm)	L	D	D1	D2	Z-￠d	□S	h	H
1.0	15	145	95	65	45	4-￠14	14	26	99
	20	145	105	75	55	4-￠14	14	34	124
	25	145	115	85	56	4-￠14	17	38	133
	32	165	135	100	78	4-￠18	19	45	152
	40	190	145	110	85	4-￠18	22	55	212
	50	200	160	125	100	4-￠18	27	74	260
	65	230	180	145	120	4-￠18	32	82	295
	80	260	195	160	135	4-￠18	36	95	327
	100	300	215	180	155	8-￠23	46	135	425
	125	350	245	210	185	8-￠23	50	154	482
	150	400	280	240	210	8-￠23	55	172	512
	200	480	335	295	265	8-￠23	75	195	605
	250	530	390	350	320	8-￠23	85	230	660
	300	610	440	400	368	8-￠23	100	263	760

订货须知：

    一、①X44W三通铸钢旋塞阀产品名称与型号②X44W三通铸钢旋塞阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定X44W三通铸钢旋塞阀型号，请按X44W三通铸钢旋塞阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
