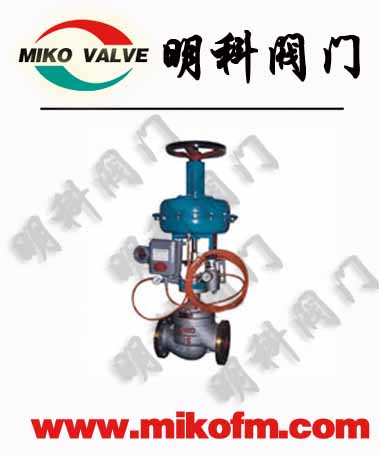

ZHAM气动套筒调节阀概述：
气动套筒调节阀由气动多弹簧薄膜执行机构和低流阻套筒调节机构，调节切断机构组成，与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低，压差大的工业过程自动控制中。
1、ZJHM型气动套筒调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制（段幅信号），从而改变阀门开度位移，达到对流体介质的工艺参数精确调节控制
2、ZJHM型气动套筒调节阀按作用模式可分；
正作用：气闭式-常开型（当信号压力增大时阀位向下位移），《B型》
反作用：气开式-常闭型（当信号压力增大时阀位向上位移），《K型》
3、气动套筒调节阀采用了平衡型阀芯，不平衡力小，操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合。
4、直通低流阻套筒阀阀芯采用了压力平衡式阀芯，（双密封面或单密封面）结构，阀芯为圆柱型，经过精密加工开出一定特性的窗孔，由套筒的内圆导向和顶导向，因而阀杆上不平衡力很小、操作稳定、性能好，是一种力平衡型的调节阀。适用于阀前后两端压差较高的场合，由于阀芯有套筒的侧面导向，受涡流冲击所产生的振动被减弱，故具有噪音低、空化闪蒸作用小、使用寿命长等优点。但阀座泄漏率较单座阀稍大。
5、通过改变阀芯形状的设计；不同的阀芯窗孔形状会得到不同流量特性值：等百分比（对数）性、直线性。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。
有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型、高温型和低温型。
三、ZJHM气动薄膜套筒调节阀 主要零件材料
| 零件名称 | 材料 | 温度范围 |
|---|---|---|
| 阀体上阀盖 | HT200 | -20～200℃ |
| ZG230-450 | -40～450℃ | |
| ZG1Cr18Ni9Ti | -250～550℃ | |
| ZG0Cr18Ni12Mo2Ti | -250～550℃ | |
| 阀芯、阀座 | 1Cr18Ni9 | -250～550℃ |
| 0Cr18Ni12Mo2Ti | -250～550℃ | |
| 填 料 | 聚四氟乙烯 | -40～200℃ |
| 膜 片 | 丁晴橡胶夹增强涤沦织物 | |
| 压缩弹簧 | 60Si2Mn | |
| 膜 盖 | A3 |
四、ZJHM气动薄膜套筒调节阀 主要性能指标
| 公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可与本公司 商洽生产 |
|||
| 额定流量 系数Kv |
直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | ||||
| 公称压力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
| 流量特性 | 直线、等百分比、快开型 | |||||||||||||||||||
| 介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | |||||||||||||||||||
| 法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | |||||||||||||||||||
| 阀体材质 | PN (MPa) |
0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | |||||||||||||||||
| 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 阀体型式 | 直通单座铸造球型阀 | |||||||||||||||||||
| 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 上阀盖形式 | 普通式(常温型)、热片式(中温型)、低温型 | |||||||||||||||||||
| 可调比R | 50:1 | |||||||||||||||||||
| 气源接头 | M16×1.5 | |||||||||||||||||||
| 气动薄膜套筒调节阀内部结构图 | 气动薄膜套筒调节阀流量特性图 |
五、ZJHM气动薄膜套筒调节阀 执行机构主要技术参数
| 型号 | ZHA-22 ZHB-22 |
ZHA-23 ZHB-23 |
ZHB-34 ZHB-34 |
ZHA-45 ZHB-45 |
ZHA-56 ZHB-56 |
|---|---|---|---|---|---|
| 有效面积cm2 | 350 | 350 | 560 | 900 | 1600 |
| 行程mm | 16 | 25 | 40 | 60 | 100 |
| 弹簧范围KPa | 20～100(标准):40～200; 80～240; 20～60; 60～100 |
||||
六、ZJHM气动薄膜套筒调节阀 性能指标
| 项目 | 指标值 | 项目 | 指标值 | ||||
|---|---|---|---|---|---|---|---|
| 基本误差% | 不带定位器 | ±5.0 | 始 终 点 偏 差 % |
气关 | 不带定位器 | 始点 | ±5.0 |
| 带定位器 | ±1.0 | 终点 | ±2.5 | ||||
| 回差% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | ||
| 终点 | ±1.0 | ||||||
| 带定位器 | ≤1.0 | 气开 | 不带定位器 | 始点 | ±2.5 | ||
| 终点 | ±5.0 | ||||||
| 死区% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | ||
| 终点 | ±1.0 | ||||||
| 带定位器 | ≤0.4 | 允许泄漏量L/h | 1×10-4×阀额定容 | ||||
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按ZHAM气动套筒调节阀型号直接向我们明科销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
