您现在所在位置:首页 > 产品中心 > 平衡控制阀 > ZL47F自力式流量平衡阀

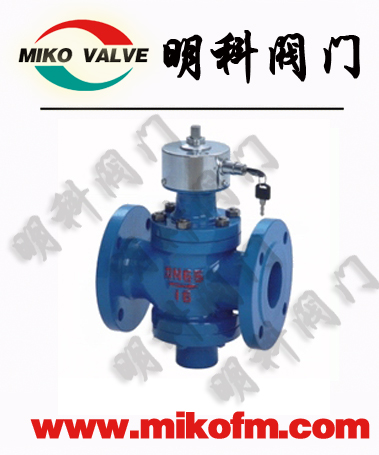

ZL47F自力式流量平衡阀

ZL47F自力式流量平衡阀用于需要进行流量控制的水系统中,尤其适用于供热、空调等非腐蚀性液体介质的流量控制。运行前一次性调节,即可使系统流量自动恒定在要求的设定值
ZL47F自力式流量平衡阀产品简介:

ZL47F自力式流量平衡阀用于需要进行流量控制的水系统中,尤其适用于供热、空调等非腐蚀性液体介质的流量控制。运行前一次性调节,即可使系统流量自动恒定在要求的设定值

ZL47F自力式流量平衡阀结构特点:

1、能使系统流量自动平衡在要求的设定值;
2、能自动消除水系统中因各种因素引起的水力失调现象,保持用户所需流量,克服“冷热不均”,提高供热,空调的室温合格率;
3、能有效克服“大流量,小温差”的不良运行方式,提高系统能效,实现经济运行;
4、采用数字显示装置,直接设定手动调节阀开度确定流量,使用智能仪表一次性调试。

ZL47F自力式流量平衡阀工作原理:

自力式平衡阀由自动调节阀瓣和手动调节阀瓣两部分组成。系统流体的工作压力为P1,手动调节阀瓣的前后压力分别为P2、P3。当手动调节阀瓣调到基本一位置时,即人为确定了“设定流量”,以及相对应的固定(P2-P3)值。当系统流量增大时,此时自动调节阀瓣自动关小,直到流量重新维持到设定流量,反之亦然。

ZL47F自力式流量平衡阀产品设计选型:

1、一般在管网的分支点,热口,室内立管皆应设计、安装自力式平衡阀,以提高系统调节性能。
2、自力式平衡阀可安装在供水管上,也可安装在回水管上。当系统流体工作压力超过散热器允许工作压力时,为安全起见,自力式平衡阀宜安装在供水管上。
3、高使用温度100℃,公称压力1.6MPa。(温度>100℃以上的要定做)
4、适用压差范围:20-30KPa。当系统工作压差超过300KPa时,为防止产生噪音,应采取措施将多余的压差消耗掉。
5、选取用DN15~DN25口径的自力式平衡阀,须注明连接方式。

ZL47F自力式流量平衡阀(带锁)主要技术参数

公称压力(MPa)

壳体试验压力(MPa)

适用温度

适用介质

1.6

2.4

≤100℃

水、油等非腐蚀性液体

ZL47F自力式流量平衡阀(带锁)主要连接尺寸

公称通径

(mm)

尺    寸(mm)

L

H1

H2

15

110

122

70

20

110

122

70

25

115

137

74

32

160

182

91

40

200

191

147

50

215

197

147

65

230

205

154

80

275

259

181

100

290

268

211

125

315

334

227

150

350

357

260

200

430

407

303

250

520

452

367

300

635

486

430

350

670

555

495

订货须知:

    一、①ZL47F自力式流量平衡阀产品名称与型号②ZL47F自力式流量平衡阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定ZL47F自力式流量平衡阀型号,请按ZL47F自力式流量平衡阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们明科的阀门专家为您审核把关。
