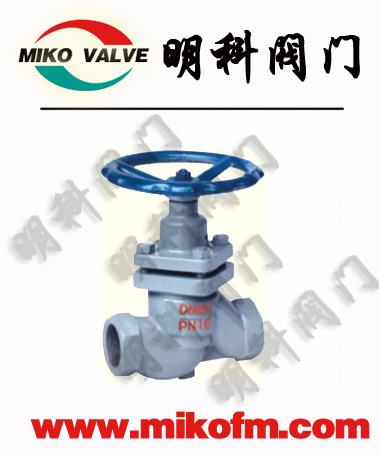

内螺纹柱塞阀无需保养，是跑、冒、滴、漏的克星。其原理是由手轮旋转通过阀杆带动柱塞在孔架中间上下往复运动来完成启闭功能。内螺纹柱塞阀在阀门中术柱塞与密封环间采用过盈配合，通过调节阀盖中法兰调节螺柱，使密封环压缩所产生侧向力与阀体中孔面及柱塞外圆密封。由于弹性强、耐磨性高的无毒新型密封材料具有自动补偿任何因热膨胀引起的变化，从而保证了阀门密封性，杜绝了内外泄漏。同时内螺纹柱塞阀阀门开启力矩小、密封面积大、适用介质广、适应温度高、密封性可靠、使用寿命长、维修方便等特点。广泛适用于石油、化工、电力、制药、食品等行业。
二、主要连接、结构尺寸：
|
DN(mm)
尺寸（mm） |
UJ11-UJ11SM-15、25、40C、P、R
|
|||||
|
15
|
20
|
25
|
32
|
40
|
50
|
|
|
L
|
90
|
100
|
120
|
140
|
170
|
200
|
|
H
|
120
|
140
|
165
|
175
|
195
|
213
|
|
H1
|
148
|
175
|
205
|
215
|
246
|
268
|
|
W
|
80
|
100
|
120
|
140
|
160
|
180
|
|
G
|
1/2’’
|
3/4”
|
1”
|
11/4”
|
11/2”
|
2”
|
|
L1
|
14
|
16
|
18
|
20
|
22
|
24
|
|
S
|
32
|
36
|
46
|
55
|
65
|
80
|
|
重量（千克）
|
1．5
|
2.5
|
3.5
|
5.5
|
8.5
|
12
|
内螺纹柱塞阀的主要结构尺寸
|
公称通径 |
U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸 |
|||||||
|
阀体长度 |
接头长度 |
接头长度 |
手轮直径 |
管螺纹 G |
关闭高度 |
开启高度 |
重量 |
|
|
15 |
90 |
14 |
32 |
80 |
1/2 |
133 |
157 |
2.1 |
|
20 |
100 |
16 |
36 |
100 |
3/4 |
141 |
169 |
2.8 |
|
25 |
120 |
18 |
46 |
120 |
1 |
165 |
199 |
3.8 |
|
32 |
140 |
20 |
55 |
140 |
11/4 |
179 |
225 |
5.8 |
|
40 |
170 |
22 |
65 |
160 |
11/2 |
198 |
246 |
8.3 |
|
50 |
200 |
24 |
80 |
200 |
2 |
226 |
282 |
13.2 |
柱塞阀的性能规范
|
阀体材料 |
适用温度 |
适用介质 |
压力范围 |
|
铸钢 |
≤250℃ |
水、蒸汽、油品 |
PN 1.6-6.4MPa |
|
铸铁 |
≤180℃ |
水、蒸汽、油品 |
PNl．6 |
|
不锈钢 |
≤200℃ |
硝酸、醋酸 |
通径范围 |
|
含钼不锈钢 |
≤200℃ |
氮、氢、尿素等 |
DNl 5-300mm |
柱塞阀的实验压力
|
实验项目 |
实验介质 |
实验压力 |
|
压强实验 |
水 |
1.5PN |
|
高压密封实验 |
水 |
1.1 PN |
|
低压气密封实验 |
气 |
0 5-0.7MPa |
订货须知：
一、①U11SFM内螺纹柱塞阀产品名称与型号②U11SFM内螺纹柱塞阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定U11SFM内螺纹柱塞阀型号，请按U11SFM内螺纹柱塞阀型号直接向我们明科销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
