柱塞型闸阀的结构
关键词:柱塞闸阀、柱塞截止阀、不锈钢柱塞阀、保温柱塞阀、电动柱塞阀、角式柱塞阀、内螺纹柱塞阀、美标柱塞阀、伞齿轮柱塞阀、直流式柱塞阀、铸钢柱塞阀、

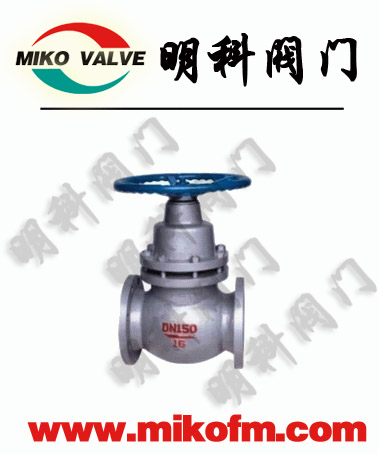

柱塞闸阀是由阀体、阀盖、阀杆、柱塞、导向套、密封环、手轮等零件组成 (如图)。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座面完成阀门的开启与关闭功能。
在阀门中柱塞与密封环采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨 性高的无毒新型密封材料,所以密封可靠、经久耐用,从而提高阀门的使用寿命。
柱塞闸阀是根据原有的闸阀连接尺寸设计制造的,由于闸阀在使用过程中出现外漏,密封环带复性较差,使用寿命短等缺点,本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点,成为一种结构新颖的无泄漏柱塞闸阀。
柱塞式闸阀的性能规范
阀体材料 |
适用温度 |
适用介质 |
压力范围 |
铸钢 |
≤250℃ |
水、蒸汽、油品 |
PNl.6-4.0MPa |
铸铁 |
≤180℃ |
水、蒸汽、油品 |
PNl.6 |
不锈钢 |
≤200℃ |
硝酸、醋酸 |
通径范围 |
含钼不锈钢 |
≤200℃ |
氮、氢、尿素等 |
DNl 5-400mm |
柱塞式闸阀的实验压力
实验项目 |
实验介质 |
实验压力 |
压强实验 |
水 |
1.5PN |
高压密封试验 |
水 |
1.1PN |
低压气密封试验 |
气 |
0.5-O.7MPa |
订货须知:
一、①UZ41H柱塞闸阀产品名称与型号②UZ41H柱塞闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定UZ41H柱塞闸阀型号,请按UZ41H柱塞闸阀型号直接向我们明科销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们明科的阀门专家为您审核把关。
