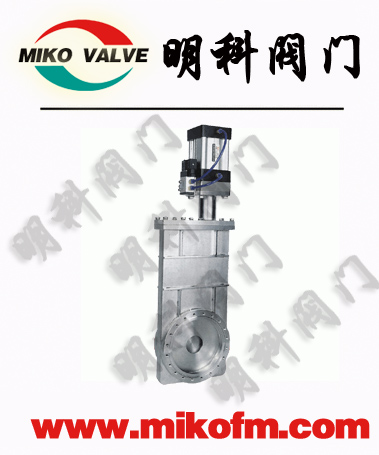

气动真空插板阀是在1.3×10-7～105Pa的真空系统中用来开启或隔断气流的阀门。
气动超高真空插板阀主要性能：
气动真空插板阀的漏率：1.3×10-10Pa.M3/S；
使用压力范围： 1.3×10-7Pa～105Pa；
介质：空气；
工作温度： -30℃～+150℃；
安装位置：任意；
开关信号：电信号、机械信号；
启闭时间：≤3秒；
阀板启闭两侧压力差：1000Pa～2000Pa。
气源压力：0.4～0.6kg/cm2
气动超高真空插板阀原理：
气动真空插板阀以压缩空气为动力，气缸活塞杆推动钢球架运动，撑开阀板关闭，靠弹簧力收拢阀板打开后，再退出的真空阀门。
特点：
● 结构紧凑、体积小、薄、轻；
● 通导能力大；
● 能通过气体、液体、固体、下料和取样等；
● 阀体成型采用新工艺，强度高，变形小；
配用直线气缸，装有磁性开关，有指示灯显示开关位置；
● 钢球架小车装有调节螺杆，速度快慢不会憋死；
气动超高真空插板阀主要零件材料：
阀体、阀板、阀杆: 304；密封件：氟橡胶、聚四氟乙烯；
气动超高真空插板阀法兰连接尺寸 (标准：GB6070)
|
型号
|
DN
|
D
|
D0
|
D1
|
n
|
c
|
L
|
A
|
H1
|
H
|
|
GCQ-80P
|
80
|
145
|
125
|
86
|
8
|
M8
|
145
|
65
|
200
|
520
|
|
GCQ-100P
|
100
|
165
|
145
|
106
|
8
|
M8
|
165
|
70
|
240
|
560
|
|
GCQ-160P
|
160
|
225
|
200
|
166
|
8
|
M10
|
225
|
82
|
310
|
710
|
|
GCQ-200P
|
200
|
285
|
260
|
208
|
12
|
M10
|
285
|
86
|
410
|
890
|
|
GCQ-250P
|
250
|
335
|
310
|
258
|
12
|
M10
|
314
|
90
|
460
|
1020
|
|
GCQ-320P
|
320
|
425
|
395
|
328
|
12
|
M12
|
385
|
100
|
550
|
1200
|
|
GCQ-400P
|
400
|
510
|
480
|
410
|
16
|
M12
|
497
|
110
|
670
|
1550
|
|
GCQ-500P
|
500
|
610
|
580
|
510
|
16
|
M12
|
590
|
120
|
780
|
1900
|
|
GCQ-630P
|
630
|
750
|
720
|
640
|
20
|
M12
|
689
|
130
|
900
|
2400
|
|
GCQ-800P
|
800
|
920
|
890
|
815
|
24
|
M12
|
890
|
140
|
1020
|
3000
|
|
GCQ-1000P
|
1000
|
1120
|
1090
|
1015
|
32
|
M12
|
1090
|
160
|
1220
|
3600
|
|
GCQ-1250P
|
1250
|
1440
|
1404
|
1280
|
36
|
M16
|
1360
|
170
|
1500
|
4500
|
|
型号
|
DN
|
D
|
D0
|
D1
|
D2
|
n
|
c
|
L
|
A
|
H1
|
H
|
|
GCQ-80P
|
80
|
130
|
110
|
99
|
93
|
16
|
M8
|
145
|
75
|
200
|
520
|
|
GCQ-100P
|
100
|
152
|
130.2
|
120.7
|
114.7
|
16
|
M8
|
165
|
80
|
240
|
560
|
|
GCQ-160P
|
160
|
202
|
181
|
171.5
|
165.5
|
20
|
M8
|
225
|
88
|
310
|
710
|
|
GCQ-200P
|
200
|
253
|
231.8
|
222.3
|
216.6
|
24
|
M8
|
285
|
90
|
410
|
890
|
|
型号
|
DN
|
D
|
D0
|
D1
|
D2
|
D3
|
n
|
c
|
L
|
A
|
H1
|
H
|
|
GCQ-250P
|
250
|
314
|
288
|
308
|
275
|
271
|
24
|
M10
|
314
|
96
|
460
|
1010
|
|
GCQ-320P
|
300
|
385
|
357
|
379
|
344
|
340
|
36
|
M10
|
385
|
110
|
550
|
1200
|
|
GCQ-400P
|
400
|
497
|
454
|
480
|
440
|
436
|
36
|
M12
|
497
|
120
|
670
|
1550
|
|
GCQ-500P
|
500
|
590
|
555
|
580
|
540
|
536
|
40
|
M12
|
590
|
130
|
780
|
1900
|
|
GCQ-630P
|
630
|
689
|
658
|
680
|
639
|
635
|
40
|
M16
|
689
|
140
|
900
|
2400
|
|
GCQ-800P
|
800
|
890
|
855
|
880
|
835
|
831
|
60
|
M16
|
890
|
150
|
1020
|
3000
|
|
GCQ-1000P
|
1000
|
1090
|
1055
|
1080
|
1035
|
1031
|
80
|
M16
|
1090
|
170
|
1220
|
3600
|
订货须知：
一、①气动超高真空插板阀产品名称与型号②气动超高真空插板阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定气动超高真空插板阀型号，请按气动超高真空插板阀型号直接向我们明科销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
