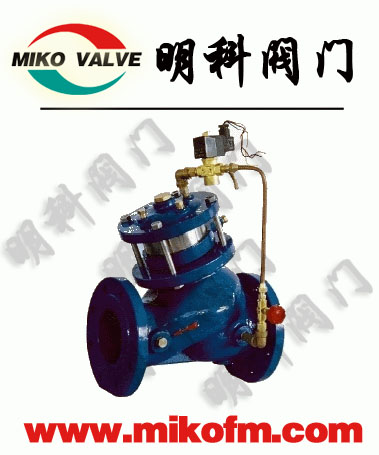

J145X活塞式电动遥控阀

J145X活塞式电动遥控阀是安装在各类给水系统的管道上，根据电信号或手动操作，使阀门打开或关闭。准确快速的控制反应。关闭速度可调，阀门平稳关闭而不会产生压力波动。采用三向电磁阀，维护简单

一、概述：

水力控制阀就是水压控制的阀门，水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。
适用介质：水、蒸汽、空气等介质。
附件：水力控制阀前要安装过滤器，并应便于排污的要求。本类阀门在管道中一般应当水平安装。
应用：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

二、设计选用要点：

（1）工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。
（2）根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主要要求等，确定阀门的阀体和密封部位的材质。常用的阀体材料有铸铁、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀体材料应与管道材料相匹配。
（3）阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。
（4）工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。
（5）管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。
（6）水力控制阀应设置在介质单向流动的管路上。
（7）水力控制阀主阀体上的箭头方向必须与管路系统流向一致。
（8）接水力控制阀管段不应有气堵、气阻现象。在管网高位置等存气段应设置自动排气阀。
（9）阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。
（10）阀门安装前应做强度和严密性试验。
其他技术参数备注：
（1）水力控制阀价格由口径、材质、压力及使用范围的不同而异，恕不公布价格！
（2）连接形式：法兰
（3）传动方式：自力式
（4）口径从DN6-DN1200；压力从1.0MPA-4.0MPA；温度-40℃-450℃
（5）材质有：铸铁、碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；

三、主要技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	出口可调压力(MPa)	压力特性 △P2P1	流量特性 △P2P1	适用介质	介质温度(℃)
1.0	1.5	1.1	0.09-0.8	P2×8%	P2×15%	水	0-80
1.6	2.4	1.76	0.10-1.2	P2×10%	P2×20%
2.5	3.75	2.75	0.15-1.6	P2×12%	P2×25%

四、主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

五、主要外形尺寸：

公称通径DN（mm）	尺寸（mm）
公称通径DN（mm）	L	F1	F	H1	H
20	150	136	292	247	342
25	160	136	292	247	342
32	180	136	292	247	342
40	200	155	330	278	395
50	203	155	330	278	395
65	216	165	350	298	405
80	241	175	365	313	430
100	292	195	410	350	510
125	330	220	455	365	560
150	356	230	475	420	585
200	495	255	530	450	675
250	622	300	623	470	730
300	698	340	700	490	760
350	787	415	840	526	840
400	914	430	880	570	910
450	978	430	880	570	910

订货须知：

    一、①J145X活塞式电动遥控阀产品名称与型号②J145X活塞式电动遥控阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定J145X活塞式电动遥控阀型号，请按J145X活塞式电动遥控阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
