关键词：J13W内螺纹针型阀，J13W不锈钢针型阀，J13W针型阀

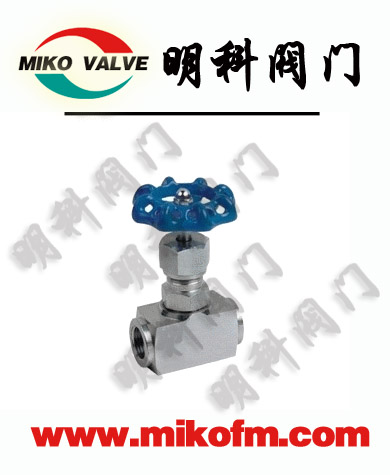

J13W内螺纹针型阀：
针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。
作用：开启或切断管道中的流体介质
适用介质：水、油品、蒸汽、石油气等。
应用：针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分。
优点：针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是合适的了.一般的针型阀形都做成螺纹连接。
其他技术参数备注：
（1）针型阀价格由口径、材质、压力的不同而异，恕不公布价格！
（2）连接形式：法兰、丝扣（内螺纹）、外螺纹、卡套、焊接
（3）传动方式：手动
（4）口径从DN06-DN40；压力从1.0MPA-50MPA；温度-20℃-570℃
（5）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；
|
零件名称 |
阀杆、阀盖 |
阀杆、阀瓣 |
填料 |
|
J13W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四乙氟乙稀、柔性石墨 |
|
J13W-160、J13W-40 |
优质碳钢 |
优质碳钢 |
主要性能规范
|
型号 |
公称压力 |
试验压力(MPa) |
工作压力(MPa) |
工作温度 |
适用介质 |
||
|
壳体 |
密封(液) |
密封(气) |
|||||
|
J13W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
|
J13W40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J13W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
|
J13W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||
主要外型及连接尺寸
|
公称直径DN(mm) |
管螺纹 |
尺寸 |
重量(Kg) |
||||
|
Do |
L |
H |
H1 |
d |
|||
|
6 |
1/4 |
60 |
55 |
90 |
100 |
4 |
0.63 |
|
10 |
3/8 |
60 |
60 |
92 |
102 |
5 |
0.65 |
|
15 |
1/2 |
65 |
65 |
97 |
107 |
6 |
0.8 |
|
20 |
3/4 |
80 |
80 |
109 |
121 |
8 |
1.07 |
|
25 |
1 |
100 |
90 |
122 |
132 |
10 |
1.8 |
|
32 |
11/4 |
140 |
128 |
180 |
191 |
15 |
5.0 |
|
40 |
11/2 |
160 |
148 |
200 |
215 |
18 |
7.2 |
订货须知：
一、①J13W内螺纹针型阀产品名称与型号②J13W内螺纹针型阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J13W内螺纹针型阀型号，请按J13W内螺纹针型阀型号直接向我们明科销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
