您现在所在位置:首页 > 产品中心 > 球阀系列 > 片式球阀 > Q911F电动三片式球阀

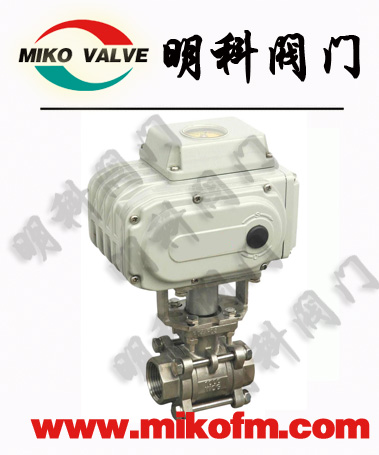

Q911F电动三片式球阀

电动三片式球阀是一种(球体)绕垂直于通道轴旋转90°的阀门,其由角行程电子式电动执行器和O型阀

  概述:
  电动三片式球阀是一种(球体)绕垂直于通道轴旋转90°的阀门,其由角行程电子式电动执行器和O型阀
  电动三片式球阀
  结构组成,属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。电动三片式球阀(内螺纹连接球阀)及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。编辑本段特点:
  电动三片式球阀(内螺纹连接球阀)及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动。

  1.三片式电动球阀流体阻力小,是所有阀类中流体阻力小的一种,以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90°,就能完成启闭动作或调节动作。2.全电子式电动执行机构,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单,通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作。3.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。特别适用于要求零泄漏率的场合。

Q911F电动三片式球阀产品特征

公称压力

适用稳定范围

适用介质

螺纹类型

1.6-6.4MPa

-20~232℃~350℃

水、油、气及某些腐蚀性液体(W。O。G)

G。NPT。BSPT。BSP。DI259/2999

Q911F电动三片式球阀主要连接尺寸及重量

SIZE

1/4"

3/8"

1/2"

3/4"

1"

1-1/4"

1-1/2"

2"

2-1/2"

3"

4"

D

11.6

12.7

15

20

25

32

38

50

65

80

100

L

68

68

72

82

90

112

120

145

185

210

268

H

100

100

130

130

165

165

190

190

250

250

280

E

100

100

130

130

165

165

190

190

250

250

280

Q911F电动三片式球阀主要零件材料

零件名称

材质

阀体

不锈钢CF8M

碳钢

密封圈

聚四氟乙烯PTFE

碳钢WCB

阀盖

不锈钢CF8M

聚四氟乙烯PTFE

球体

不锈钢SS316

不锈钢SS316

阀杆

不锈钢SS316

不锈钢CF8M

螺母

不锈钢SS304

FCD45

垫圈

不锈钢SS304

FCD45

手柄套

塑料

塑料

手柄

不锈钢SS304

不锈钢SS304

阀杆螺母

不锈钢SS304

B7

填料压盖螺母

不锈钢SS304

FCD45

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

止推垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

螺栓

不锈钢SS304

B8

订货须知:

    一、①Q911F电动三片式球阀产品名称与型号②Q911F电动三片式球阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定Q911F电动三片式球阀型号,请按Q911F电动三片式球阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们明科的阀门专家为您审核把关。
