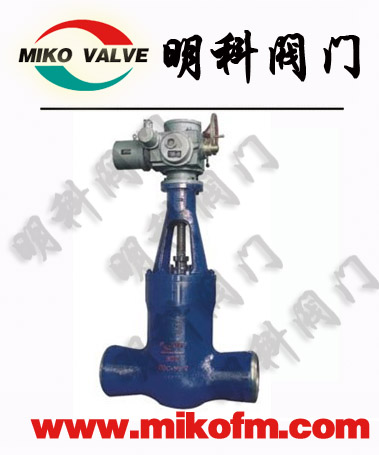

Z961电动电站焊接闸阀产品介绍:
磅级电站闸阀适用于Class1500~3500Lb、工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为:水、油品、蒸汽等。闸板与阀座密封面采用司太立-stellite钴基硬质合堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好。
Z961电动电站焊接闸阀应用范围:
磅级电站闸阀适用于Class1500~3500Lb、工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为:水、油品、蒸汽等。
Z961电动电站焊接闸阀结构特点:
1. 高温高压磅级电站闸阀采用先进流道等径直通结构,极大降低了流阻系数与能量的损耗,显著提高了阀门使用寿命和性能。
2. 阀门中腔采用压力自紧式密封结构、密封性能好。支管两端为焊接结构。
3. 闸板与阀座密封面采用司太立(stellite)钴基硬质合堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4. 磅级高温高压电站闸阀的阀杆经调质和表面氮化处理,具有良好的抗腐蚀性和抗擦伤性。
5. 启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
6. 电动闸阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手动、电动切换机构。除就地操作外,还可进行远距离操作。
Z961电动电站焊接闸阀标准规范:
设计制造标准:ASME B16.34 E101
结构长度标准:ASME B16.34 E101
焊接连接尺寸:JB/T 3595-93、ASME B16.25
压力温度等级:ASME B16.34 E101
试验检验标准:API598 E101
一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的,在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料,一种是低碳钢,另一种是柔性石墨316丝(网)。密封面上层焊钻基硬质合金,其加工后的纯金属层≥3mm,具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构,焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
产品结构特点:
中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮(伞形齿轮和正齿轮)传动、电动
主要零件的材料说明:
零件名称 |
材料牌号 |
|||
阀体 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
闸板 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
阀座 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
阀杆 |
1Cr17Ni2 |
1Cr17Ni2 |
SUH600 |
SUH600 |
20Cr1Mo1V1A |
20Cr1MoVA |
|||
阀盖 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
WCB |
WC1 |
WC6 |
WC9 |
|
填料 |
增强柔性石墨 |
|||
支架 |
WCB |
WCB |
WCB |
WCB |
WC1 |
WC6 |
WC9 |
||
密封环 |
S软钢(增强柔性石墨) |
S软钢 |
F软钢 |
|
空杆螺母 |
45(ZCuZn25A16Fe3Mn3) |
|||
适用温度 |
≤425℃ |
≤450℃ |
≤540℃ |
≤570℃ |
产品型号:Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V
注:
1 、制照与验收技术条件按 E101 和B3595-93 的规定。
2 、阀门试验按 JB3595-93 和 JB3595- 93 和 JB3595-93 的规定,阀门密封试验和上密封试验压力按 JB3595-93 的规定。
3 、结构长度按 E101 的规定或用户提供尺寸。
4 、焊接坡口按电力工业管理标准78DG 的规定或按用户提供尺寸。
主要尺寸及重量
型号 |
公称通径 DN ( mm ) |
主要尺寸( mm ) |
重量( kg ) |
||
L |
D1 |
D2 |
|||
Z962H-200 |
150 |
650 |
164 |
200 |
420 |
175 |
750 |
186 |
223 |
526 |
|
200 |
800 |
200 |
262 |
550 |
|
225 |
850 |
233 |
282 |
595 |
|
250 |
950 |
275 |
325 |
1210 |
|
300 |
1200 |
312 |
380 |
2100 |
|
Z962H-250 |
150 |
700 |
150 |
200 |
420 |
175 |
750 |
175 |
223 |
530 |
|
200 |
800 |
200 |
262 |
560 |
|
225 |
850 |
220 |
282 |
600 |
|
250 |
950 |
265 |
325 |
1220 |
|
300 |
1194 |
305 |
380 |
2120 |
|
Z960Y-320 |
150 |
700 |
150 |
200 |
615 |
175 |
750 |
170 |
225 |
680 |
|
200 |
800 |
200 |
262 |
695 |
|
225 |
850 |
207 |
283 |
700 |
|
250 |
950 |
250 |
325 |
1460 |
|
300 |
1245 |
265 |
377 |
2650 |
订货须知:
一、①Z961电动电站焊接闸阀产品名称与型号②Z961电动电站焊接闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z961电动电站焊接闸阀型号,请按Z961电动电站焊接闸阀型号直接向我们明科销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们明科的阀门专家为您审核把关。
