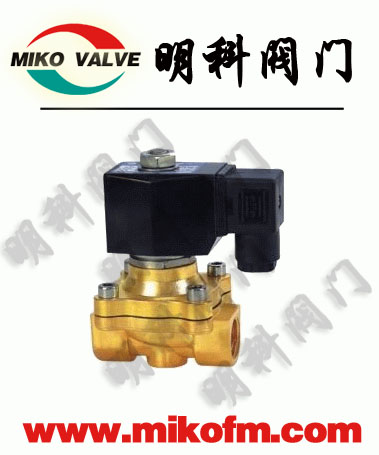

ZS直动式电磁阀

ZS直动式电磁阀应用范围航天军工、石油燃气设备、分析测量仪器、医疗器械、造船业、消防设备、暖通空调、加湿设备、清洗设备、电镀涂装、灌装计量、机器制造、食品工业、水处理系统等

一、ZS直动式电磁阀概述：

二、ZS直动式电磁阀产品特点：

中外结合欧洲工艺进口膜片耐温耐压
锻造阀体小巧精美价格实惠应用广泛

ZS电磁阀应用范围
航天军工、石油燃气设备、分析测量仪器、医疗器械、造船业、消防设备、暖通空调、加湿设备、清洗设备、电镀涂装、灌装计量、机器制造、食品工业、水处理系统等。

三、ZS直动式电磁阀技术参数

原理结构：直动膜片型
控制方式①：常闭式、常开式
接口形式：螺纹式、法兰式
流体范围②：水、气、煤气、天然气等
流体温度：C2组：-10~+80℃；C3组：-10~120℃
阀体材质：黄铜(略)、304不锈钢
膜片材料：NBR、(特制VITON、硅橡胶)
标准电压：AC220V、AC110V、DC24V、DC12V (其它可特制)
电气连接：接线盒(3个接线端子)；金属壳为2芯引线焊接式
防护等级：IP65
线圈选择③：普通型(A塑封、金属壳)；防爆型(隔爆型、A浇封型)

四、ZS直动式电磁阀规格参数及安装尺寸：

型号规格④ 螺纹接口PT[英寸] 公称通径[mm] kV值工作压力[bar] 螺纹式外形尺寸[mm] 法兰式外形尺寸[mm]
L H H(-K) W L H 连体304法兰盘(铜阀为镶嵌法兰)
ZS03 G1/8、1/4 2.5 0.25 常闭:0~10
常开:0~5；
隔爆型:0~10(3/8″~2″);
浇封型：0~5(3/8″~1″) 40 75 75 30
ZS05 G1/2 5 0.6 52 85 85 32
ZS10 G3/8 15 4.8 68 116 117 57
ZS15 G1/2 15 4.8 68 116 117 57
ZS20 G3/4 20 7.5 72 122 123 57
ZS25 G1 25 12 98 133 135 74 135 160 4-φ13.5*φ85
ZS32 G11/4 34 24 122 170 195 95 151 210 4-φ17.5*φ100
ZS40 G11/2 40 30 122 170 195 95 151 215 4-φ17.5*φ110
ZS50 G2 50 48 166 208 226 122 200 251 4-φ17.5*φ125

注解：①常开式请在型号规格后加-K，常闭式略；
②流体若含杂质电磁阀前方应安装过滤阀(滤网≥60目)，且无凝固或结晶现象；
③线圈选择：防爆型请在型号后加-E(常开式无隔爆型),普通型略，防爆等级： ExmⅠ/ⅡT4(浇封型)、dⅡBT4(隔爆型)；
④选型时若选法兰连接，请紧随型号规格后加F表示，选普通塑封线圈和浇封型防爆请紧随型号规格或F后面加A表示。

订货须知：

    一、①ZS直动式电磁阀产品名称与型号②ZS直动式电磁阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定ZS直动式电磁阀型号，请按ZS直动式电磁阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
