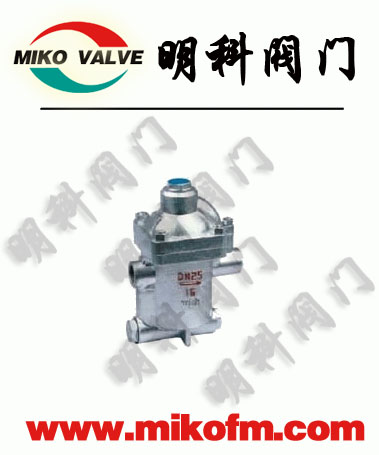

CS15H钟型浮子式倒吊桶疏水阀概述：
CS15H钟型浮子式倒吊桶疏水阀是目前所知道的可靠的疏水阀，几乎可为所有蒸汽输送管线，伴热管线和蒸汽设备提供高效疏水。倒置桶在铸钢壳体内长期稳定可靠地工作，既降低维修费用，又节约蒸汽能源。独特的杠杆机构将吊桶重力放大，以便开启受到系统压差作用的阀瓣。杠杆浮球为自由浮动式，没有固定支点造成的磨损。阀瓣和阀座位于阀体的顶部，污物不会存积在阀孔处，细小的杂质在阀内处于悬浮状态，当吊桶下沉打开阀孔时，杂质便会随凝结水在压差作用下快速排出体外。DT倒置桶系列内置过滤网进一步提高了疏水阀工作的可靠性并可延长其使用寿命。疏水阀排放口完全被水封包围，可防止新鲜蒸汽损失。倒置桶上的排气孔可以确保在蒸汽温度下连续自动排放空气和CO2等不凝性气体。尽管倒置桶疏水阀排放动作是间断的，但其凝结水排放是连续的，不存在凝结水的积聚问题，同时倒置疏水阀可耐水击。内部采用全不锈钢零件，阀座则用热处理钢，结构坚固，耐磨损耐腐蚀。倒置桶疏水阀的工作原理1．蒸汽疏水阀安装在蒸汽加热设备与凝结水回水集管之间。开车时，桶在底部，阀门全开。凝结水进入疏水阀后流到桶底，充满阀体，全部浸没桶体，然后，凝结水通过全开阀门排至回水集管。
2．蒸汽也从桶体底部进入疏水阀，占据桶体内的顶部，产生浮力。桶体慢慢升起，逐渐向阀座方向移动杠杆，直到完全关闭阀门。空气和二氧化碳气体通过桶体的排气小孔，聚集在疏水阀的顶部。从排气孔排出的蒸汽，都会因疏水阀的散热而凝结。
3．当进来的凝结水开始充满桶体时桶体开始对杠杆产生一个拉力。随着凝结水位不断升高，产生的力不断增加，直到能够克服压差，打开阀门。选择时要考虑2-3倍的安全系数！DT816；2．所选用的安全系数，一般为2—3之间；3．压差MPa；4.大允许压力MPa。1、给出型号；2、给出连接尺寸(如果要求法兰连接,请给出详细的法兰类型)；
主要外型及连接尺寸
| 产品型号 Produstion Type |
公称通径DN(mm) Nominal Diameter |
连接方式 | 使用压力范围 （Mpa) |
高允许温度℃ Max Vouchsafement Temperature |
阀体材质 Material Of Body |
主要零件材质 Material For Main Parts |
外形尺寸 | |||
| L | H1 | H2 | W | |||||||
| ER105 (CS15H-3.7) |
20-40 | 内螺纹 ZG1/2-1 |
0.01-0.3-0.7 | 220 | WCB | SUS(3Cr13) | 200 | 160 | 135 | - |
| ER105F (CS45H-3.7) |
15-25 32-50 |
法兰 Flange |
0.01-0.3-0.7 | 220 | WCB | SUS(3Cr13) | 270 | 160 | 135 | - |
| ER110 (CS45H-5.12) |
15-20 32-50 |
法兰 Flange |
0.01-0.5-1.2 | 220 | WCB | SUS(3Cr13) | 310 | 160 165 |
131 167 |
- |
| ER116 (CS45H-7.16) |
15-25 32-50 |
法兰 Flange |
0.01-0.7-1.6 | 220 | WCB | SUS(3Cr13) | 310 | 160 165 |
131 167 |
- |
| ER120 (CS45H-8.16 |
40-65 | 法兰 Flange |
0.05-0.8-1.6 | 220 | WCB | SUS(3Cr13) | 420 | 175 | 214 | - |
| ER25 (CS45H-25-40-64) |
15-50 | 法兰 Flange |
0.05-2.5-4.5-6.5 | 425 | WCB | SUS(3Cr13) | 380 | 210 |
180 | 345 |
| ER25W (CS65H-25-40-64) |
15-50 | 承插焊 | 0.05-2.5-4.5-6.5 | 425 | WCB | SUS(3Cr13) | 380 | 2101 | 180 | 345 |
