您现在所在位置:首页 > 产品中心 > 真空阀系列 > GUQ气动真空球阀

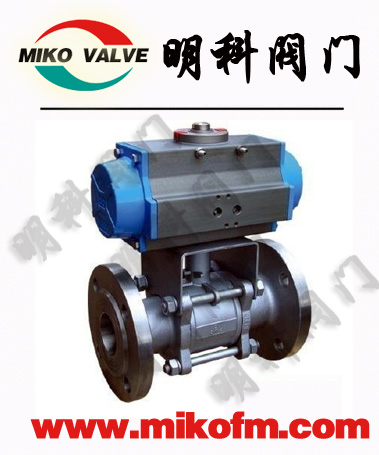

GUQ气动真空球阀

GUQ型气动高真空(压力)球阀是通过电磁换向阀改变气路方向,控制执行气缸来驱动球阀,达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。
一、GUQ气动真空球阀概述:
        GUQ型气动高真空(压力)球阀是通过电磁换向阀改变气路方向,控制执行气缸来驱动球阀,达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。

二、GUQ气动真空球阀主要性能:
 漏率: ≤1.3×10-9Pa.M3/S;
 压力范围:1.3×10-7Pa~6×105pa;
 工作温度:-30℃~+232℃;
 工作电压:220V;
 工作介质:水、蒸气、酸、碱;
 安装位置:任意;
 寿命:≥20000次。
原理:采用电动执行器驱动阀杆转 90º达到开关目的。

三、GUQ气动真空球阀的性能特点:
 密封结构设计独特,漏率可达到<1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状;
 开关扭矩小,配置电动执行器小,工作稳定、可靠;
 结构紧凑,重量轻,外形简洁、美观;
 该阀既能适用高真空,又能适用一定的正压力下使用;
由于球阀全通导,又能达到超高真空要求,所以也能适用于加速器真空系统。

快卸法兰连接尺寸 (标准:GB4982)

型 号
DN
A
B
L
H
GUD-16R
16
30
12.2
75
220
GUD-20R
20
40
26.2
90
230
GUD-25R
25
40
26.2
100
240
GUD-32R
32
55
34.2
110
252
GUD-40R
40
55
41.2
120
265

卫生级法兰连接尺寸 (标准:ISO-2852)

型 号
DN
A
B
L
H
GUD-16R
16
34
27.5
75
220
GUD-20R
20
50.5
43.5
90
230
GUD-25R
25
50.5
43.5
100
240
GUD-32R
32
50.5
43.5
110
252
GUD-40R
40
50.5
43.5
120
265
GUD-50R
50
64
56.5
135
285
GUD-65R
65
77.5
70.5
150
330
GUD-80R
80
91
83.5
200
390
GUD-100R
100
119
110
250
440

活套法兰连接尺寸 (标准:GB6070)

型 号
DN
A
B
n
c
L
H
GUD-16R
16
60
45
4
6.6
75
220
GUD-20R
20
65
50
4
6.6
90
230
GUD-25R
25
70
55
4
6.6
100
240
GUD-32R
32
90
70
4
9
110
252
GUD-40R
40
100
80
4
9
120
265
GUD-50R
50
110
90
4
9
135
285
GUD-65R
65
130
110
4
9
150
330
GUD-80R
80
145
125
8
9
200
390
GUD-100R
100
165
145
8
9
250
440

订货须知:

    一、①GUQ气动真空球阀产品名称与型号②GUQ气动真空球阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定GUQ气动真空球阀型号,请按GUQ气动真空球阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们明科的阀门专家为您审核把关。
