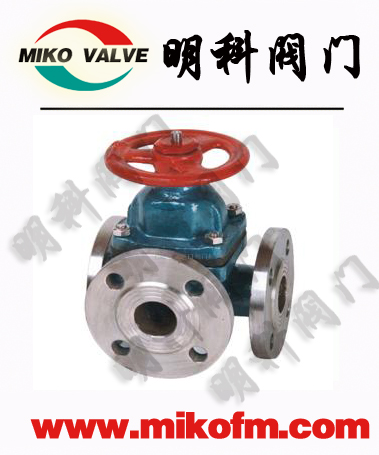

G49J三通衬胶隔膜阀

本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀,隔膜阀是一种特殊形式的截止阀。
一、概述:
       本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀,隔膜阀是一种特殊形式的截止阀。


二、G49J三通衬胶隔膜阀用途:
  三通隔膜阀用途:本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。
  适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
  压力等级:PN1.0
三、G49J三通衬胶隔膜阀材料:
  阀体:铸铁、球墨铸铁、碳钢、不锈钢
  阀盖:铸铁、球墨铸铁、碳钢、不锈钢
  衬里:无衬里、橡胶
  隔膜:橡胶
  阀瓣:铸铁
  阀杆:碳钢、不锈钢
  手轮:铸铁
四、G49J三通衬胶隔膜阀测试:
  衬里层:电火花检测
  试验与检验按GB/T13297标准
  公称压力:PN(Mpa)
  阀体:PN×1.5
  密封:PN×1.1
五、G49J三通衬胶隔膜阀结构特点:
  隔膜阀是一种特殊形式的截止阀;
  1、弹性密封的开闭件,确保没有内漏;
  2、流线型的流道,使得压力损失小;
  3、没有填料函,因此没有外漏;
  4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;
  5、隔膜可更换,维护费用低;
  6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。


DN
mm

公称压力
MPa

工作压力
MPa

L
(mm)

D
(mm)

D1
(mm)

n-φd
(mm)

F
(mm)

H1
(mm)

H2
(mm)

D0
(mm)

质量

25

1.0

1.0

160

96

115

85

4-14

108

120

66

5.5

32

180

118

135

100

4-18

138

157

96

8.5

40

200

135

145

110

4-18

147

167

96

12.5

50

230

150

160

125

4-18

167

192

96

17

65

290

182

180

145

4-18

194

229

165

24.5

80

310

210

195

160

4-18

212

252

230

33.5

订货须知:

    一、①G49J三通衬胶隔膜阀产品名称与型号②G49J三通衬胶隔膜阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定G49J三通衬胶隔膜阀型号,请按G49J三通衬胶隔膜阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们明科的阀门专家为您审核把关。
