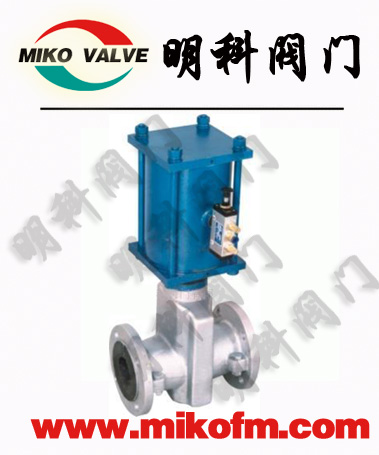

GJ641X-6L气动管夹阀

GJ641X-6L气动管夹管当顺转手轮时,使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样,闸板在导柱之间上下往复完成阀门开闭工作。

GJ641X-6L气动管夹阀主要性能规范

适用温度 适用介质 注:此为本厂基型产品适用温度,如有不同要求请参阅前页进行选择
≤85℃ 矿浆、磨料、干湿型粉尘类

GJ641X-6L气动管夹阀主要零件的材料

名称 阀体 套管 阀杆 缸杆 活塞 压杆 托架
材料 铝合金 橡胶 铸铜、碳钢 碳钢 碳钢 铝合金 球墨铸铁

GJ641X-6L气动管夹阀主要外形尺寸和连接尺寸(mm

公称通径 DN\ Mm 公称压力\mpa 工作压力\mpa L L1 D D1 Z-φd H A 重量Kg
25 0.6 0.6 160 124 115 85 4-14
32 165 145 140 100 4-18
40 190 157 150 110 4-18
50 210 160 160 125 4-18
65 250 199 180 145 4-18
80 300 222 195 160 4-18
100 350 250 215 180 8-18
125 430 318 245 210 8-18
150 500 350 280 240 8-23
200 650 446 335 295 8-23 1000 265
250 800 516 392 350 12-23 1174 330
300 950 562 445 400 12-23
采用标准设计与制造:Q\JBGN02 结构长度:Q\JBGN02 法兰连接尺寸:JB78(PN1.0Mpa)

 订货须知:

    一、①GJ641X-6L气动管夹阀产品名称与型号②GJ641X-6L气动管夹阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定GJ641X-6L气动管夹阀型号,请按GJ641X-6L气动管夹阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们明科的阀门专家为您审核把关。
