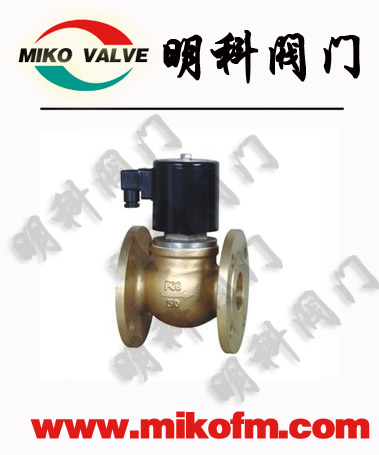

ZQDF蒸汽电磁阀

ZQDF(Y)蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。

 一、产品用途

  ZQDF(Y)蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。

  本系列电磁阀产品可广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制;ZQDF-Y系列主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。

二、ZQDF蒸汽电磁阀产品特点

耐腐:主要部件阀塞,阀体等采用不锈钢和铸钢制成,防腐性能良好。

耐热:电磁、密封部分全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。

耐磨:选材合理,阀塞与阀体间巧妙地利用流体的润滑作用,减少磨损。

耐冷凝:蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。

三、ZQDF蒸汽电磁阀结构与原理

本阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯失去主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和支铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。

四:ZQDF蒸汽电磁阀主要技术参数

型号
ZQDF-1
ZQDF-2
ZQDF-3
ZQDF-1Y
ZQDF-2Y
ZQDF-3Y
公称压力MPa
1.6
工作压差MPa
DN15~50
0~1.6
DN65~100
0.05~1.6
介质种类
煤气、空气等
饱和蒸汽
过热蒸汽或高温气体
水油液体
热水、油
介质温度℃
≤60
≤180
≤220
≤60
≤180
≤220
电源电压
AC220V其余规格可作特殊订货
使用寿命
按JB/T7352-94规定
泄漏量m1/min
按JB/T7352-94·F规定
功耗
AC≤70VA DC≤60W
防爆标志
dIIBT4
防爆证编号
CE991010
出线口接头
内螺纹M20×1.5
环境温度
-40~+60℃

 五:ZQDF蒸汽电磁阀外形尺寸及连接形式表

公称通径
DN
外形尺寸
内螺纹
外形尺寸
法兰连接
H
L
G
H
L
D
D1
D2
b
f
N-d
15
148
92
1/2
176
130
95
65
46
14
2
4-Φ14
20
148
92
3/4
181
150
105
75
56
16
2
4-Φ14
25
148
110
1
210
160
115
85
65
16
3
4-Φ14
32
182
120
11/4
221
180
140
100
76
18
3
4-Φ18
40
182
140
11/2
230
200
150
110
84
18
3
4-Φ18
50
192
162
2
252
230
165
125
99
20
3
4-Φ18
65



265
290
185
145
118
20
3
4-Φ18
80



276
310
200
160
132
20
3
8-Φ18
100



373
350
220
180
156
22
3
8-Φ18

 六:ZQDF蒸汽电磁阀安装须知

1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。

3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,好安装旁路装置(如图一)。

4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。

9、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表,以便观察管道压力。

订货须知:

    一、①ZQDF蒸汽电磁阀产品名称与型号②ZQDF蒸汽电磁阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定ZQDF蒸汽电磁阀型号,请按ZQDF蒸汽电磁阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们明科的阀门专家为您审核把关。
