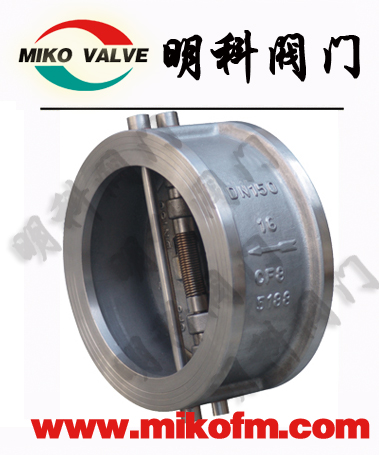

对夹双瓣式止回阀本厂生产的H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所为适用。
蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用
|
型号 |
工作压力（MPa） |
适用温度（℃） |
适用介质 |
阀体材料 |
|
H76H-10C～40 |
1.0～4.0 |
－29～425 |
水、蒸汽、油品 |
碳钢 |
|
H76W-10P～25 |
1.0～2.5 |
≤150 |
硝酸类 |
不锈钢 |
|
H76Y-40P |
4.0 |
≤150 |
硝酸类 |
不锈钢 |
H76对夹双瓣旋启式止回阀主要零部件材料：
|
零件名称 |
阀体 |
阀瓣 |
阀杆 |
弹簧 |
阀座 |
|
材料 |
铸铁、铸钢 |
碳钢 |
不锈钢 |
不锈钢 |
丁腈橡胶 |
H76对夹双瓣旋启式止回阀主要零部件材料：
|
零件名称 |
阀体 |
阀瓣 |
阀杆 |
弹簧 |
阀座 |
|
材料 |
铸铁、铸钢 |
碳钢 |
不锈钢 |
不锈钢 |
丁腈橡胶 |
H76对夹双瓣旋启式止回阀主要技术参数:
|
型号 |
公称压力 PN(MPa) |
强度试验压力(MPa) |
密封试验压力(MPa) |
适用温度 |
适用介质 |
|
H76X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
清水 污水 |
|
H76X-16 |
1.6 |
2.4 |
1.76 |
H76对夹双瓣旋启式止回阀主要外形尺寸：
|
公称通径 DN(mm) |
L(mm) |
H(mm) |
D(mm) |
|
|
1.0MPa |
1.6MPa |
|||
|
50 |
43 |
60 |
105 |
105 |
|
65 |
46 |
73 |
124 |
124 |
|
80 |
64 |
89 |
142 |
142 |
|
100 |
64 |
110 |
162 |
162 |
|
125 |
70 |
141 |
192 |
192 |
|
150 |
76 |
168 |
218 |
218 |
|
200 |
89 |
219 |
272 |
273 |
|
250 |
114 |
273 |
328 |
328 |
|
300 |
114 |
324 |
378 |
384 |
|
350 |
127 |
356 |
438 |
444 |
|
400 |
140 |
418 |
489 |
495 |
|
450 |
152 |
457 |
540 |
555 |
|
500 |
152 |
526 |
594 |
616 |
|
600 |
178 |
626 |
695 |
734 |
|
700 |
229 |
672 |
810 |
804 |
|
800 |
241 |
778 |
916 |
910 |
|
900 |
241 |
878 |
1016 |
1010 |
|
1000 |
300 |
914 |
1124 |
1128 |
订货须知：
一、①H76对夹双瓣旋启式止回阀产品名称与型号②H76对夹双瓣旋启式止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H76对夹双瓣旋启式止回阀型号，请按H76对夹双瓣旋启式止回阀型号直接向我们明科销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
