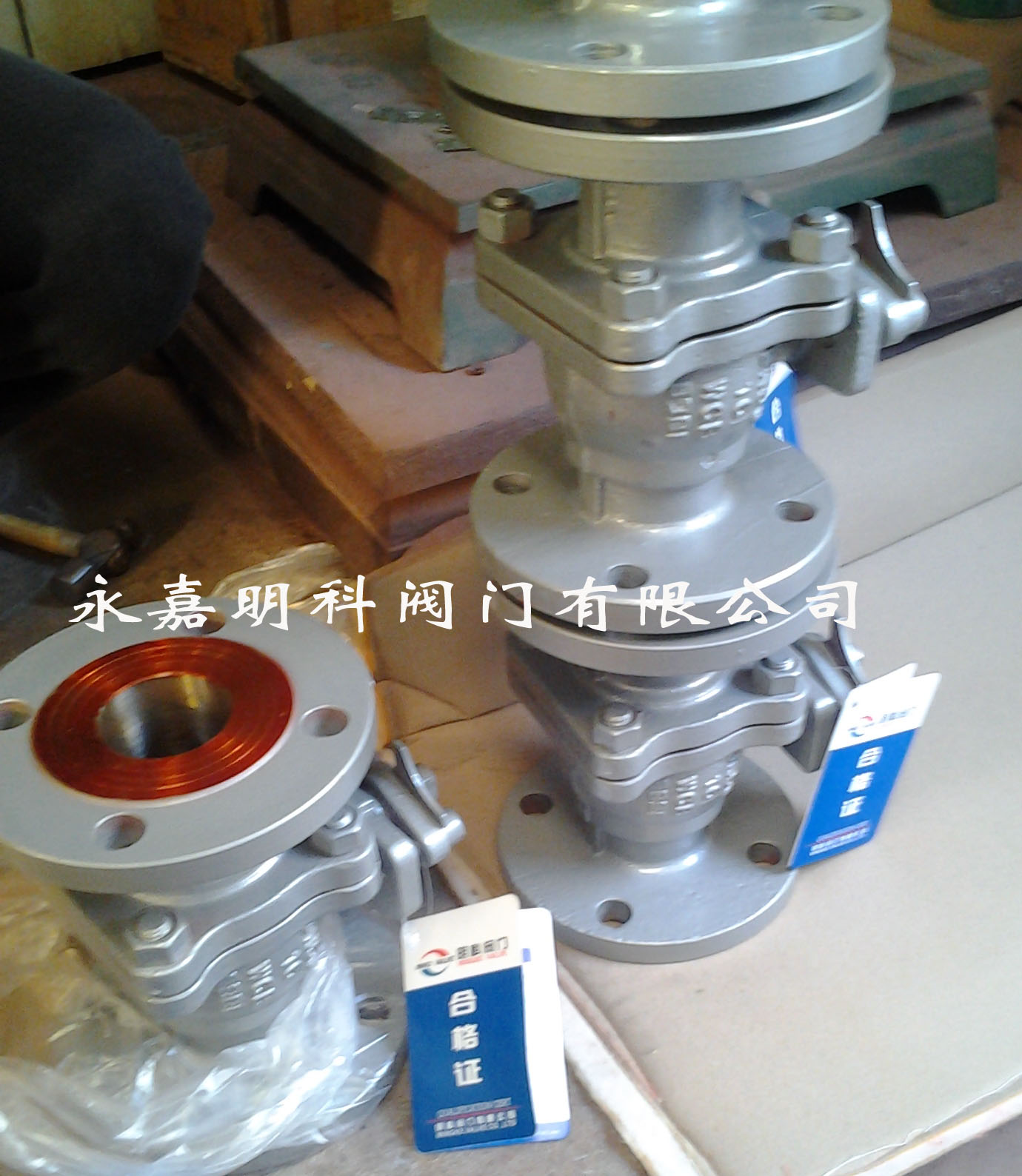

硬密封球阀采用单斜面弹性密封圈或V型槽弹性密封圈结构设计,当介质压力太小时,密封圈与球体的接触面积较小,故有较大的密封比压,确保可靠密封,介质压力较大时,密封圈与球体接触面积增大,故密封圈能受较大的介质推力而不会损坏。由于聚四乙烯等密封圈材料具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长。
主要连接尺寸:
型号 |
公称通径 Dn (mm) |
尺 寸 (mm) |
|||||||
L |
D |
Dl |
D2 |
B-f |
Z-φd |
H |
DO |
||
Q41H-16P |
15 |
130 |
96 |
86 |
46 |
14-2 |
4-14 |
60 |
108 |
20 |
140 |
105 |
75 |
65 |
14-2 |
4-14 |
64 |
120 |
|
25 |
150 |
165 |
85 |
65 |
16-2 |
4-14 |
90 |
165 |
|
32 |
165 |
135 |
100 |
78 |
16-2 |
4-18 |
105 |
180 |
|
40 |
180 |
146 |
110 |
85 |
18-3 |
4-18 |
150 |
24O |
|
50 |
200 |
160 |
126 |
100 |
18-3 |
4-18 |
190 |
240 |
|
65 |
220 |
180 |
145 |
120 |
18-3 |
4-18 |
195 |
320 |
|
80 |
260 |
195 |
160 |
135 |
20-3 |
8-18 |
216 |
360 |
|
100 |
280 |
216 |
180 |
165 |
20-3 |
8-18 |
260 |
400 |
|
125 |
320 |
246 |
210 |
186 |
22-3 |
8-18 |
280 |
500 |
|
150 |
360 |
280 |
2lO |
210 |
2l-3 |
8-23 |
320 |
600 |
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-23 |
370 |
800 |
|
250 |
450 |
406 |
355 |
320 |
3O-33 |
12-25 |
订货须知:
一、①Q41H硬密封球阀产品名称与型号②口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按Q41H硬密封球阀型号直接向我们明科销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们明科的阀门专家为您审核把关。
