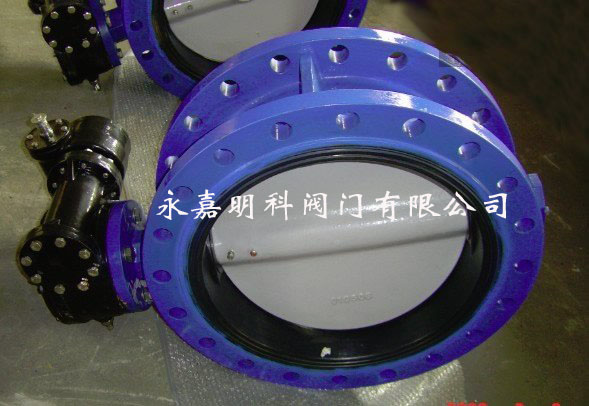

D341X法兰软密封蝶阀

D341X法兰软密封蝶阀适于冶金、化工电力和市政工程及水厂等介质为水、油品等空气管道上，起切断流体和调节介质流量等作用。

D341X法兰软密封蝶阀适于冶金、化工电力和市政工程及水厂等介质为水、油品等空气管道上，起切断流体和调节介质流量等作用。本蝶阀设计结构新颖，整体尺寸小，重量轻。蝶板采用双偏心，启闭迅速，操作轻便省力。蝶板采用双偏心，使蝶板与密封圈间无滑动磨擦，密封面耐磨损使用寿命长，密封可靠，易调整。

主要技术参数

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力Ps(MPa)	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

外形尺寸

公称通径		结构长度	外形尺寸(参考值)				连接尺寸(标准值)				参考重量
公称通径		结构长度	外形尺寸(参考值)				0.6MPa
mm	inch	L	H	H0	A	B	D	D1	D2	n-d
50	2	108	63	306	180	200	140	110	88	4-14	13
65	21/2	112	70	321	180	200	160	130	108	4-14	14
80	3	114	83	346	180	200	190	150	124	4-18	15.5
100	4	127	105	387	180	200	210	170	144	4-18	19.5
125	5	140	115	411	180	200	240	200	174	8-18	25.5
150	6	140	137	447	270	280	265	225	199	8-18	28.5
200	8	152	164	572	270	280	320	280	254	8-18	48
250	10	250	206	646	270	280	375	335	309	12-18	69
300	12	270	230	738	380	420	440	395	363	12-22	91
350	14	290	248	761	380	420	490	445	413	12-22	110
400	16	310	289	877	450	470	540	495	463	16-22	140
450	18	330	320	938	480	490	595	550	518	16-22	180
500	20	350	343	993	480	490	645	600	568	20-22	215
600	24	390	413	1131	480	490	755	705	667	20-26	290
700	28	430	478	1476	640	660	860	810	772	24-26	560
800	32	470	525	1533	640	660	975	920	878	24-30	910
900	36	510	585	1655	750	860	1075	1020	978	24-30	1500
1000	40	550	640	1765	850	900	1175	1120	1078	28-30	1750
1200	48	630	755	1995	850	900	1405	1340	1292	32-33	2180
1400	56	710	910	2310	1000	925	1630	1560	1510	36-36	2400
1600	64	790	1030	2595	1000	925	1830	1760	1710	40-36	2870
1800	72	870	1140	2810	1100	980	2045	1970	1918	44-39	3380
2000	80	950	1250	3100	1100	980	2265	2180	2180	48-42	4010

订货须知：

    一、①D341X法兰软密封蝶阀产品名称与型号②口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号，请按D341X法兰软密封蝶阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
