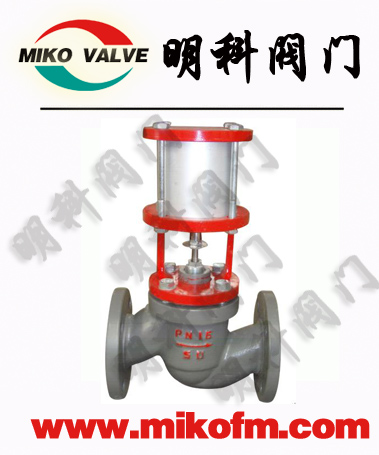

ZSQ气动活塞式切断阀

ZSQ气动活塞式切断阀(简称活塞式切断阀)，是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大，阀体设计新颖，流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中

一、ZSQ气动活塞式切断阀概述：

　　气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部分组成，中间由支架连接而成。根据调节机构的型式，气动活塞式切断阀可分为直通单座切断阀(ZSQP型)、直通套筒切断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复位)和双作用(双进气)二种。采用单作用执行机构，整机作用方式可分为气关式(水平管路接通)和气开式(水平管路断开)。气动活塞式切断阀有硬密封和软密封两种密封形式，分别适用于不同的温度及压力。
　当信号压力为零，由于弹簧(单作用仅有)的预紧力，使阀芯处于初始状态(常开或常闭)。当执行机构接到信号压力(0.4～0.6MPa)时，活塞上产生推力，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀，使活塞式切断阀控制更加方便、简捷。

二、ZSQ气动活塞式切断阀作用原理：

　　当信号压力为零，由于弹簧（单作用仅有）的预紧力，使阀芯处于初始状态（常开或常闭）。当执行机构接到信号压力（ 0.4~0.6MPa ）时，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电样阀，使活塞式切断阀控制更加方便、简捷。

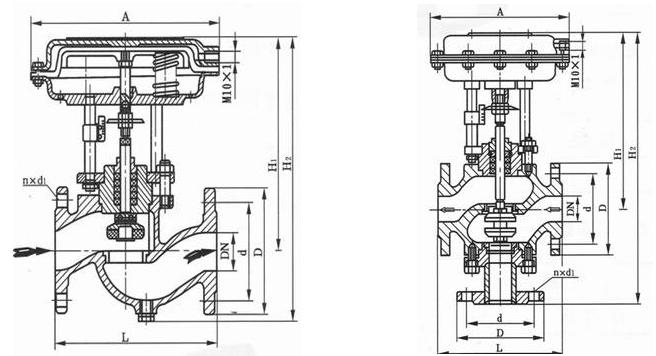

三、ZSQ气动活塞式切断阀结构原理

　　气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部组成，中间由支架边接而成。根据调节机构的形式，气动活塞式切断阀可分为直通单座切断阀（ZSQP型）、直通套筒切断阀（ZSQM型）、二位三通切断阀（ZSQN型）三种型式。气动活塞式执行机构有单作用（弹簧复位）和双作用（双进气）二种。采用单作用执行机构，整机作用方式可分为气关式（水平管路接通）和气开式（水平管路断开）。气动活塞式切断有硬密封和软密封两种密封形式，分别适用于不同的温度及压力。ZSQM 型气动活塞式套筒切断阀采用平衡式阀芯，可提高切断压差。二位三通切断阀采用四通式阀体，有三个流道口，特别适用于对两条流路的切换。

四、ZSQ气动活塞式切断阀主要零件材料

ZSQ活塞式气动切断阀阀体、阀盖	ZSQ活塞式切断阀阀芯	ZSQ气动切断阀阀座	气缸体	活塞	填料	阀芯软质密封件
HT200、ZG230-450、 ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti	1Cr18Ni9Ti、 Cr18Ni12Mo2Ti	1Cr18Ni9Ti、 Cr18Ni12Mo2Ti	ZG230-450	ZAlSi12	聚四氟乙烯，柔性石墨	增强聚四氟乙烯

五、ZSQ气动活塞式切断阀主要技术参数

ZSQ型气动切断阀公称通径 DN （ mm ）			20	25	32	40	50	65	80	100
额定流量系数（ KV ）			7	11	20	30	48	75	120	190
额定行程（ mm ）			8			12		20		25
气缸直径（ mm ）			75			100		150
允许泄漏量	硬密封（ l/h ）		单座、三通： 1.2 × 10 -7 ×阀额定容量套筒： 5 × 10 -6 ×阀额定容量
	软密封		VI 级
工作温度（）			-20~200 -40~450
公称压力 PN （ MPa ）			1.6 4.0 6.4
允许压差（ MPa ）	ZSQP	单作用	1.16	0.66	0.39	0.6	0.39	0.4	0.31	0.20
		双作用	6.4	5.0	2.8	3.3	2.13	2.71	1.75	1.11
	ZSQM	单作用	公称压力
		双作用
	ZSQN	单作用	0.89	0.57	0.35	0.56	0.36	0.45	0.30	0.20
		双作用	5.2	3.22	2.03	2.27	1.46	2.00	1.32	0.85
信号压力（ KPa ）			0 或 400~600

六、 ZSQ气动活塞式切断阀安装与维护

1、安装：

（1）安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。

（2）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。

（3) 切断阀安装前，应先彻底清洗管道。

（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。

（5）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。

（6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

2、维护：

（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。

（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

（3）阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。

（4）阀杆：表面损坏，只能换新。

（5）推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。

（6）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

（7）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般多2-3年。

（8）阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。

七、ZSQ气动活塞式切断阀订货须知：

订货时请用户提供以下资料：
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·额定流量系数(Kv)
·阀前压力
·切断压差
·介质名称
·工作温度及范围
·整机作用方式
·阀体、阀内件及填料材质
·所配附件
·其它特殊要求
