您现在所在位置:首页 > 产品中心 > 调节阀系列 > 电动调节阀 > ZZWPE电动温控调节阀

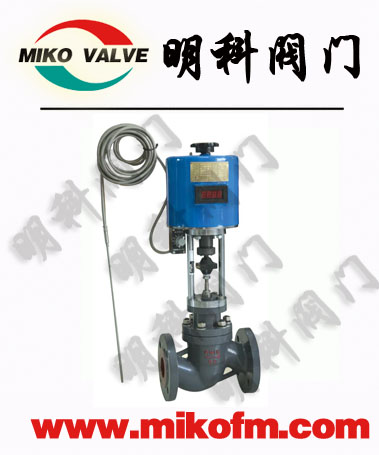

ZZWPE电动温控调节阀

ZZWPE电动温控调节阀,属不同温度要求的比例式调节阀,配备温度传感器热电阻,温度设定旋钮为外装式,调节设定方便,调节精确可达±1℃,该阀适用于空暖通及楼宇卫生热水控制系统。由于采用电子式一体化结构,可省却外围复杂的电子控制线路。传感器连线为:1.5米、2.5米、3.5米、5米。

一、ZZWPE电动温控调节阀使用说明
  自力式电控温度调节阀(适用于较大口径及导热油控制),该阀大的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。产品特点 本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-20℃~350℃,接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量,使被控工艺参数保持在给定值,其中单座调节型适用于压差较小,介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合。主要零件材料 阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti 阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯 填料:聚四氟乙烯、柔性石墨 推杆、衬套:2Cr13 垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片 波纹管:1Cr18Ni9Ti

二、ZZWPE电动温控调节阀结构与原理:

    工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生相应线性信号输入一体化智能执行机构,随即驱动阀杆、阀芯产生位移,关闭主阀芯停止加热。当温度低于设定值时,传感器即产生线性信号输入执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制,从而达到控温目的。

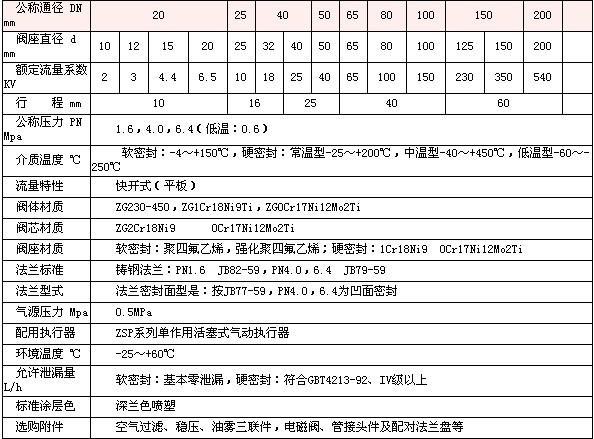

二、ZZWPE电动温控调节阀技术参数:

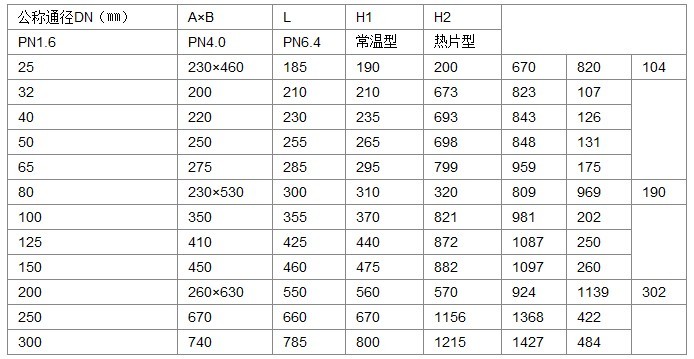

四、ZZWPE电动温控调节阀安装尺寸:

五、ZZWPE电动温控调节阀、安装与维护

1、 安装:
(1) 安装前须检查产品型号、位号及规格是否吻合,检查整机零件是否缺损与松动。
(2) 在安装前,对管道应进行清洗,阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。
(3) 切断阀安装前,应先彻底清洗管道。
(4)安装场地应考虑到人员设备的安全,既便于操作,又有利于拆装与维护。
(5) 阀门应正立垂直安装在水平管道上,不得已时可倾斜安装,尽量避免水平安装,阀自重量较大或有振动的场合,要用支撑架。
(6) 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。
2、  维护:
(1)清洗阀门:对清洗一般介质,只要用水洗净就可以。但对清洗有害健康的介质,首先要了解其性质,再选用相应的清洗办法。
(2) 阀门的拆卸:将外露表面生锈的零件先除锈,但在除锈前,要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。
(3) 阀座:密封面有较小的锈斑与磨损,可用机械加工的方法进行,如损坏严重必须换新。但不管修理或更换后的硬密封面,都必须进行研磨。
(4) 阀杆:表面损坏,只能换新。
(5)  推杆、导向与密封表面的损坏:对反作用执行机构必须换新,而对正作用执行机构,可用适当的修理后使用。
(6) 压缩弹簧:如有裂纹等影响强度的缺陷,必须换新。
(7) 易损零件:填料、密封垫片与O型圈,每次检修时,全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹,根据检查结果,决定是否更换,但膜片使用期一般多2-3年。
(8)  阀门组装要注意对中,螺栓要在对角线上拧紧,滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试,并在这期间,可准确地调整填料压紧力、阀芯关闭位置。

订货须知:

    一、①ZZWPE电动温控调节阀产品名称与型号②ZZWPE电动温控调节阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定ZZWPE电动温控调节阀型号,请按ZZWPE电动温控调节阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们明科的阀门专家为您审核把关。
