一、Y13H内螺纹先导活塞式蒸汽减压阀概述：
Y13H型内螺纹连接先导活塞式蒸汽减压阀 型号:Y13H 压力:1.6～2.5Mpa 口径:DN15-DN50 材质:铸铁、铸钢 公称压力(Mpa) 1.6 2.5 壳体试验压力(Mpa)* 2.4 3.75 密封试验压力(Mpa) 1.6 2.5 高进口压力(Mpa) 1.6 2.5 出口压力范围(Mpa) 0.1-1.0 0.1-1.6 压力特性偏差(Mpa)△P2P GB12246-1989 流量特性偏差(Mpa)△P2G GB12246-1989 小压差 0.15 0.15 渗漏量 GB12245-1989 *：壳体试验不包括膜片、阀盖。
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
|
公称压力(Mpa)
|
1.6
|
2.5
|
|
壳体试验压力(Mpa)*
|
2.4
|
3.75
|
|
密封试验压力(Mpa)
|
1.6
|
2.5
|
|
高进口压力(Mpa)
|
1.6
|
2.5
|
|
出口压力范围(Mpa)
|
0.1-1.0
|
0.1-1.6
|
|
压力特性偏差(Mpa)△P2P
|
GB12246-1989
|
|
|
流量特性偏差(Mpa)△P2G
|
GB12246-1989
|
|
|
小压差
|
0.15
|
0.15
|
|
渗漏量
|
GB12245-1989
|
|
*：壳体试验不包括膜片、阀盖。
三、Y13H内螺纹先导活塞式蒸汽减压阀主要零件材料：
|
零件名称
|
零件材料
|
|
阀体 阀盖 底盖
|
WCB
|
|
阀座 阀盘
|
2Cr13
|
|
缸套
|
2Cr13/25(镀硬铬)
|
|
活塞
|
2Cr13/铜合金
|
|
活塞环
|
合金铸铁
|
|
导阀座 导阀杆
|
2Cr13
|
|
膜片
|
1Cr18Ni9Ti
|
|
主阀弹簧
|
50CrVA
|
|
导阀主弹簧
|
50CrVA
|
|
调节弹簧
|
60Si2Mn
|
四、Y13H内螺纹先导活塞式蒸汽减压阀流量系数(Cv)：
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|

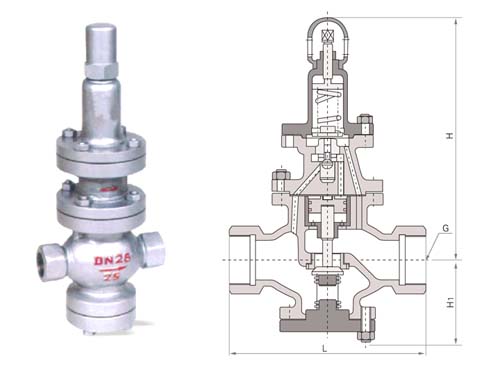

五、Y13H内螺纹先导活塞式蒸汽减压阀连接尺寸：
公称通径DN
G
L
H
Hl
15
1/2"
140
295
90
20
3-4"
140
330
98
25
1"
160
330
110
32
1-1/4"
180
330
110
40
1-1/4"
200
345
125
50
2"
230
345
125
订货须知：
一、①Y13H内螺纹先导活塞式蒸汽减压阀产品名称与型号②Y13H内螺纹先导活塞式蒸汽减压阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Y13H内螺纹先导活塞式蒸汽减压阀型号，请按Y13H内螺纹先导活塞式蒸汽减压阀型号直接向我们明科销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
