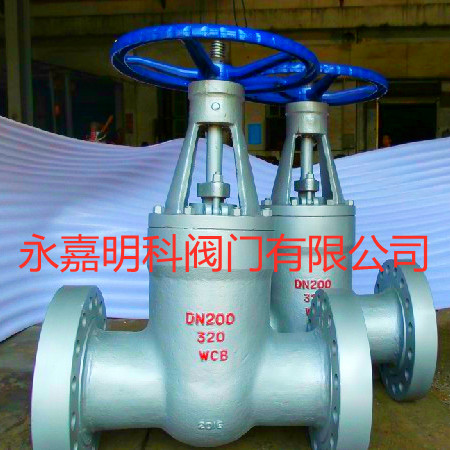

电站闸阀

电站闸阀主要是作为水、蒸汽管路上的启闭装置,用于切断或接通管路中的介质。使用时应全开或是全闭,不能作调节阀使用。电站闸阀工作原理:按顺时针转动手轮或阀杆螺母,阀杆带动闸板下行,使密封面吻合,切通道,即为关闭;反之则为开启。

电站 闸阀与其他阀门产品相比的特点是高温高压,如果单纯从压力方面比通用阀门低,单纯从温度方面比也比通用阀门低。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

电站闸阀主要是作为水、蒸汽管路上的启闭装置,用于切断或接通管路中的介质。使用时应全开或是全闭,不能作调节阀使用。电站闸阀工作原理:按顺时针转动手轮或阀杆螺母,阀杆带动闸板下行,使密封面吻合,切通道,即为关闭;反之则为开启。



电站 闸阀 特点:

1.采用压力自紧式密封,阀体支管两端为焊接连接。

2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。

3.阀杆经抗腐蚀性氮化处理,有良好的抗腐蚀性和抗擦伤性。

制造验收技术条件按日本火力发电用阀门标准 E101的规定。   阀门结构长度按 E101的规定。   阀体焊接坡口按 ANSI B16.25的规定或按用户提供的尺寸。

电站 闸阀 主要零件材质:

零件名称

材料牌号

阀体

WCB

WC1

WC6

WC9

闸板

WCB

WC1

WC6

WC9

阀盖

A105

A182 F1

A182 F11

A182 F22

WCB

WC1

WC6

WC9

阀座

A105

15CrMoVA

12Cr1Mo1VA

12Cr1MoVA

阀杆

A182 F6

A182 F6

A182 F304

A182 F304

填料

增强柔性石墨

支架

WCB

WCB

WCB

WCB

WC1

WC6

WC9

密封环

S软钢(增强柔性石墨)

A182 F304

A182 F304

阀杆螺母

ZCuAl10Fe3或A439 D2



电站 闸阀 外形及连接尺寸:

规格

公称通径

外形尺寸和连接尺寸

重量(kg)

NPS

DN

d

L

H

D0

Z61Y   -   1500Lb

1/2

15

10

216/-

322

200

10.5

3/4

20

13

219/-

322

200

11.2

1

25

19

254/140

322

200

11.8

11/4

32

24

279/163

378

250

18.0

11/2

40

29

305/179

414

250

22.0

2

50

36.5

368/216

495

300

44.0

21/2

65

56

419/254

671

300

48

3

80

64

470/305

692

300

58

4

100

84

546/406

790

350

98

5

125

100

673/483

875

350

128

6

150

126

705/559

1055

400

215

8

200

158

832/711

1148

400

387
