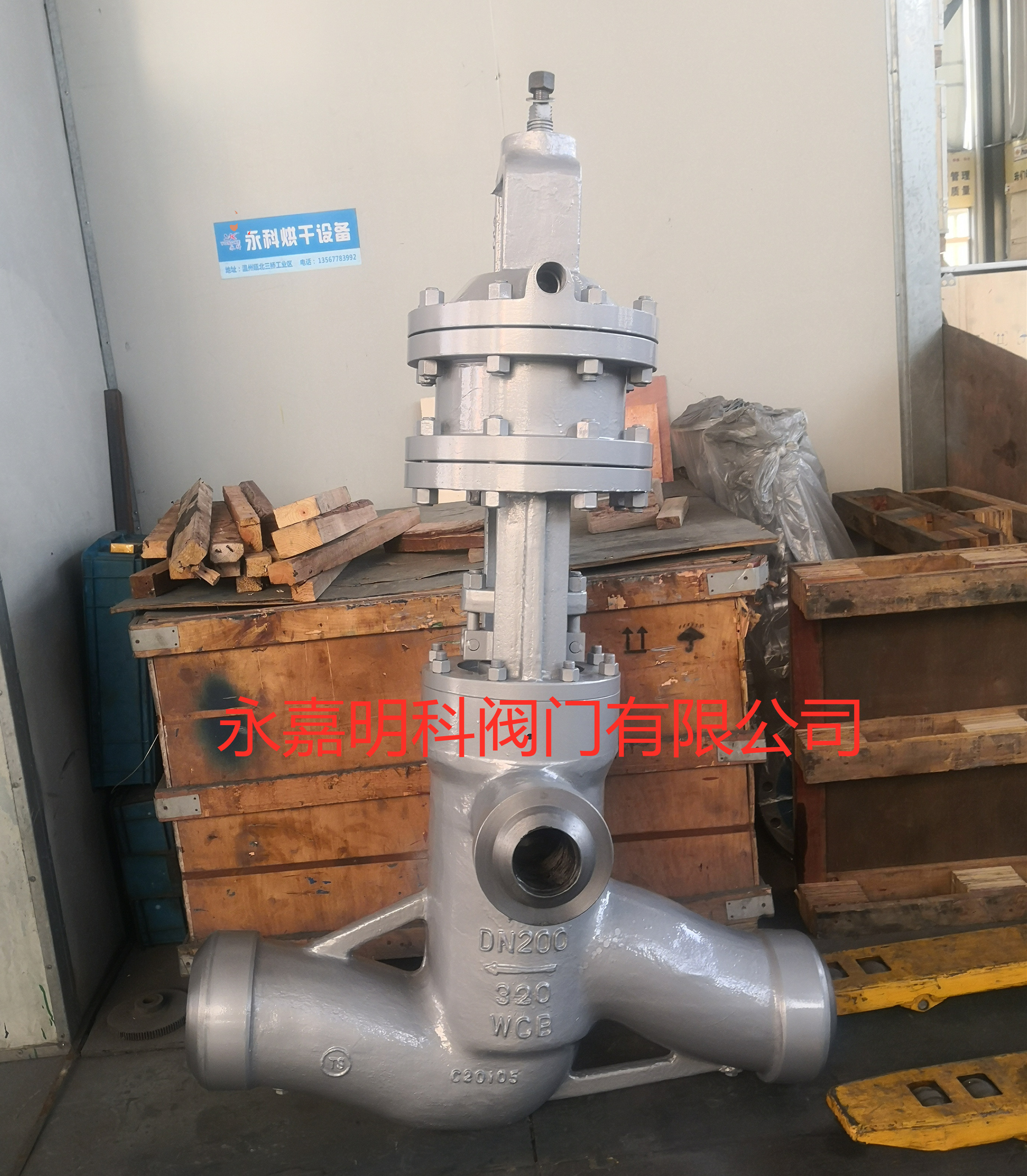

J762Y高加联成阀

入口阀和止回阀配套使用,往高压加热器注水后,随着水的压力不断升高,当压力升至一定的压力后,借助作用于入口阀阀杆截面的压差使阀杆向上运动带起阀瓣开通了进入高压加热器的通道,使水进入高压加热器,此时高压加热器投入运行。当高压加热器发生事故管系破裂,高压加热器内水位超过允许值时,水位信号通过电器装置打开快速启闭阀,凝结水进入入口阀上部活塞缸内,压下活塞,推动阀瓣下移,关闭高压加热器的进口,打开旁路,高压加热器停止运行,整个动作时间为2秒钟。

J762Y高加联成阀 主要型号规格:

型号: J762Y,J962Y,J764Y,J964Y

公称通径: DN 175,225,275,300mm

公称压力: PN 20.0,25.0,30.0mpa

产品用途:高加入口阀,是高加联成阀的一部分,安装在高压加热器入口处,当高压加热器发生故障时,水位超过允许水位,紧急切换给水到旁路,保证高压加热器安全解列,从而起到保护高压加热器的作用

主要零件材料:

阀体:优质碳钢,阀盖:优质碳钢

阀瓣:硬质合金,阀座:硬质合金

阀杆:铬钼钢,密封圈:增强柔性石墨

填料:柔性石墨,支架:碳钢 是高压加热器配备的自动保护装置,以保证在高加管系发生泄漏,或疏水调整门卡死等异常情况时,由此阀门自动关闭向高加管系通水而打开旁路通水,由于高压加热器为了要切断给水,所以设计一套水侧的保护阀门,高加联成阀的称呼是指一套阀门所以称为联成阀,有入口连成阀及出口联成阀之分。高加入口联成阀也就是大家常说的给水三通阀,三通阀有电动、液压之分,一般30万以上机组称呼多,因为高加水侧出口阀设计为电动闸阀居多。高加联成阀都是水压阀门,靠给水做动力,在需要时关闭联成阀切断给水,给由小旁路管(两根)出口联成阀(也叫止回阀)。止回阀在小旁路来水的作用下关闭,同时给水通过止回阀流到锅炉,避免锅炉断水,同时保护了高压加热器。此阀门的设计比较独特,分为上阀座及下阀座,当阀门打开给水进入高加时,阀芯与上阀座接触密封,保证给水不走小旁路;当阀门关闭,给水走小旁路进入锅炉时,阀芯与下阀座接触密封,保证高加能够解列、检修。

公司生产的高加保护阀用于高压加热器给水保护系统,在高压加热器发生故障或其它原因甩高加时,快速切断高加给水,使高压加热器解列,给水通过旁路进入锅炉,从而保护高压加热器,使机组正常运行。我公司的高加保护阀根据不同的机组及系统要求分为三种形式:

1. 电动三通高加联成保护阀(进口阀)高加联成阀,介质流线好,流阻小,性能可靠。该阀为三通阀,给水由侧面进口引入,向下出口进高压加热器,另一侧出口与旁路管道相联。阀门有上下两个密封面,高加正常运行时,该阀开启,阀瓣上移与上密封接触,旁路切断。当高加发生故障或其它原因需要甩高加时,阀瓣下移,关闭阀门,给水通过另一侧出口由旁通管道直接进入锅炉,而不通过高压加热器,使高加解。该阀有两个阀座,下阀座直接焊于阀体上,上阀座与阀体采用密封圈密封,保证正常工作和长期运行时不发生泄露。密封面堆焊司太立(Stellite)合金,耐磨损,抗檫伤,寿命长。电动装置采用引进里米托克、西门子或进口高速优质电动装置,性能可靠稳定;阀杆采用特殊设计工艺,保证开关时间30秒。该阀和出口阀(电动闸阀)配套,确保高压加热器安全运行。

2. 液控四通高加联成保护阀()

该阀为液控四通阀,给水由侧面进口引入,向下出口进高压加热器,阀上方有两个出口与旁通管路相连。阀门有上下两个密封面,高加正常运行时,靠作用于阀瓣截面的压差使阀门自动开启,阀瓣上移,与上密封接触,旁路切断。当高压加热器发生事故管系破裂而使水位超过允许水位时,水位信号通过电器装置打开快速启闭阀,凝结水进入液压缸上部,推动活塞,阀瓣下移进而快速关闭阀门,给水通过上面两旁通管道直接进入锅炉,使高加解列,保护机组安全运行。该阀有两个阀座,密封面堆焊司太立( Stellite)合金,下阀座直接焊于阀体上,上阀座与阀体采用双道自密封结构,保证阀门正常工作和长期运行不发生泄露,阀门动作时间2秒。该阀和出口阀(手动止回阀)配套,确保高压加热器安全运行。根据系统要求,该四通阀也可采用电动控制,由事故信号反馈,通过阀门上部的电动装置,驱动阀门动作,实现保护高加的功能。3. 利用三台电动阀门组合实现高加保护:系统正常工作时,关闭旁路阀门,打开高加进、出口阀,给水通过高压加热器至锅炉,当高加出现故障时,打开旁通阀,关闭高加进、出口阀,使高加解列,给水经旁路直接进入锅炉,完成对高加的保护,保障整个机组的正常运行。

主要型号规格:

型号: J762Y,J962Y,J764Y,J964Y

公称通径: DN 175,225,275,300mm

公称压力: PN 20.0,25.0,30.0mpa

1.全液动控制系统:动作快,且切换时间快可达2S。

2.也可选择电:操作时间略长,但可以省略2台气动快开阀,简化系统设计。

3.液压缸带阻尼锥,保护系统管路及阀座不受冲击。

4.阀体形式为Z型或角型,旁路方向可在180度范围内调整。

5.阀体为铸造或整体锻造,材料:WCB、A105 或WB36(15NiCuMoNb5)。其中WB36阀体更适合于超临界及更高压力机组使用。
