PBQ940H电动偏心半球阀_永嘉明科阀门有限公司

产品展示

产品推荐

ZCG、ZCZG高温蒸汽电磁阀

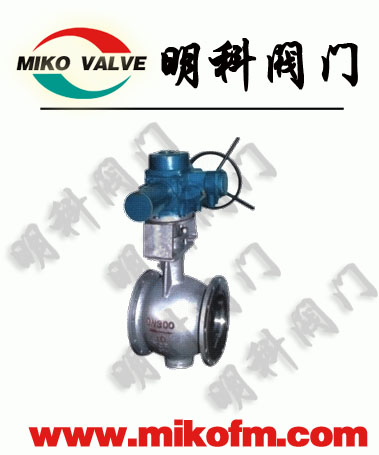

PBQ940H电动偏心半球阀

电动偏心半球阀适用于污水处理、纸浆、氧化铝、城市采暖供热要标严紧的场合；适用于电厂、水力除渣或气态输送管道的控制。

一、PBQ940H电动偏心半球阀概述：

　　电动偏心半球阀和偏心半球阀是同属一个类型的阀门，区别在它的动力源，偏心半球阀是球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀,是近年来被广泛采用的一种新型阀门，电动半球阀也越来被采用到各个行业。一、电动偏心半球阀有点凯泰阀门(1张)　　是采用电力驱动的球阀。　　流体阻力小，其阻力系数与同长度的管段相等。结构简单、体积小、重量轻。紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

二、PBQ940H电动偏心半球阀工作原理

　　是靠旋转阀链来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

三、PBQ940H电动偏心半球阀机构特点

　　启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。

四、PBQ940H电动偏心半球阀的结构形式：

　　偏心半球阀在外观结构上分为两种：

　　1、上装式：主要针对冲蚀磨损非常严重的介质，上装结构在被损启闭件的更换维修是非常方便，无须将整台阀门从管道上拆下，大大的节省了维修时间和成本。

　　2、侧装式：侧装式结构紧凑、阀门质量轻，适用于对阀门安装空间有要求的场合。

PBQ940H电动偏心半球阀主要用途

　　电动偏心半球阀适用于污水处理、纸浆、氧化铝、城市采暖供热要标严紧的场合；适用于电厂、水力除渣或气态输送管道的控制。

PBQ940H电动偏心半球阀产品性能规范

公称压力 PN(MPa)	试验压力		适用介质	适用温度
	壳体试验	密封试验
1.6	2.4	1.76	水、油、气及高粘度、含纤维、固体颗粒等介质	-28℃～550℃
2.4	3.75	2.75
4.0	6.0	4.4
应用规范	连接法兰	JB79-59 GB20592-97 AMSI B16.5
	检验和试验	JB/T 9092-99 、API 598

PBQ940H电动偏心半球阀主要零件材质表

零件名称	材质
阀体、阀盖	WCB	CF8
密封圈	2Cr13+氮化	304+氮化
球体	2Cr13+硬格	304+硬格
阀座、阀杆	2Cr13	304
垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
双头螺栓	35CrMoA	1Cr18Ni9Ti

PBQ940H电动偏心半球阀主要外形尺寸

公称压或压力级	公称通径		尺寸(mm)
公称压或压力级	(mm)	(in)	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS150	25	-	50	-	25	-	64	38	57	200
	40	1¹/₂	60	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	2¹/₂	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510

订货须知：

    一、①PBQ940H电动偏心半球阀产品名称与型号②PBQ940H电动偏心半球阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定PBQ940H电动偏心半球阀型号，请按PBQ940H电动偏心半球阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
