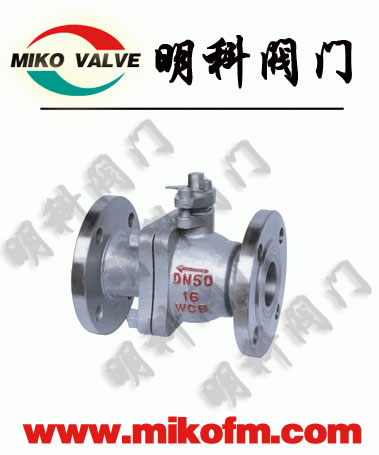

Q41F法兰式软密封球阀

Q41F法兰式软密封球阀适用介质:水、气、油品、天然气和酸碱腐蚀性介质。 适用温度:-196~350℃ 驱动方式:手动、气动、电动、液动等。公称通径:DN 15-250 1/2"~10"
   Q41F法兰式软密封球阀适用介质:水、气、油品、天然气和酸碱腐蚀性介质。 适用温度:-196~350℃ 驱动方式:手动、气动、电动、液动等。公称通径:DN 15-250 1/2"~10"

二、Q41F法兰式软密封球阀 产品特点:
1、先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
4、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。
适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-196~350℃
驱动方式:手动、气动、电动、液动等。
公称通径:DN 15-250 1/2"~10


二、Q41F法兰式软密封球阀 技术规范

设计依据
国标系列
美标系列
设计标准
GB/T12237
AP16D
ANSI B16.34
法兰连接结构长度
GB/T12221
AP16D
ANSI B16.10
结构长度(焊接)
GB/T15188.1
AP16D
ANSI B16.10
连接法兰
GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
对焊端
GB/T12224
ANSI B16.25
试验和检验
GB/T9092
AP16D
AP1598

三、Q41F法兰式软密封球阀主要零件及材质

序号
NO
零件名称
材质
GB
ASTM
1
阀体
WCB
A2116-WCB
2
密封圈
PTFE、RPP
PTFE、RPP
3
球体
1C18Ni9Ti
SS304
4
螺母
35
A194-2H
5
螺柱
35CrMoA
A193-B7
6
石体
WCB
A216-WCB
7
垫片

柔性石墨+不锈钢


B12.10-304F/.G
8
填料
PTFE
PTFE
9
填料压盖
WCB
A2116-WCB
10
定位片
25
A105
11
挡圈
65Mn
AISI 1066
12
手柄
K33
A47-667
Gr.32510
13
阀杆
1Cr33
A276-410
14
螺钉
35
A193-B7
15
止推垫片
PTFE
PTFE

四、Q41F法兰式软密封球阀试验压力

压力等级
试验压力(MPa)
公称压力(PN)
磅级(Class)
壳体试验
密封试验
1.0
-
1.5
1.1
1.6
-
2.5
1.76
2.5
-
3.8
2.75
4.0
-
6.0
4.4
6.4
-
9.6
7.04
-
150
3.0
2.2
-
300
7.6
5.6
-
600
15.0
11.0
-
10K
2.4
1.5
-
20K
5.8
4.0


PN1.6MPa 主要连接尺寸及重量



公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
280
320
360
400
H
59
63
75
85
95
107
142
152
178
252
272
342
W
130
130
160
180
230
230
400
400
650
1050
1050
1410
Wt(Kg)
2.5
3
5
6
7
10
15
19
33
58
93
160

PN2.5MPa 主要连接尺寸及重量



公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
320
400
400
550
H
59
63
75
97
107
142
152
178
252
272
342
345
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500
Wt(Kg)
2.5
3
5
6
7.5
10
15
20
33
60
93
175

PN4.0MPa 主要连接尺寸及重量



公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
180
200
220
250
280
320
400
400
400
H
59
63
75
85
95
107
142
152
178
252
272
342
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500
Wt(Kg)
3
4
5
7
9
12
18
28
46
75
106
190

订货须知:

    一、①Q41F法兰式软密封球阀产品名称与型号②Q41F法兰式软密封球阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定Q41F法兰式软密封球阀型号,请按Q41F法兰式软密封球阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们明科的阀门专家为您审核把关。
