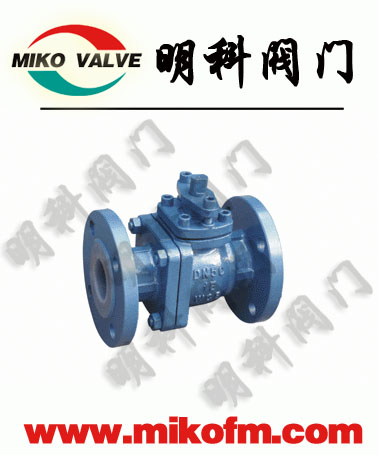

Q41F46衬四氟球阀

Q41F46衬氟球阀基本系列为Q41F46型，可分为对分（二片）式和三片式两种结构型式，除具有的流体阻力小，启闭速度快，结构简单外，

一、Q41F46衬四氟球阀  概述：

   Q41F46衬四氟球阀  基本系列为Q41F46型，可分为对分（二片）式和三片式两种结构型式，除具有的流体阻力小，启闭速度快，结构简单外，还有以下优点：

1.采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质；
2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
3.启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性；
4.结构紧凑合理，阀体内腔空间小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏；
5.两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修。


二 、Q41F46衬四氟球阀  设计规范

遵循GB 12237/API 608 /API 6D 标准。

三、Q41F46衬四氟球阀  手动、蜗轮传动、气动、电动

Q41F46衬四氟球阀  基本型号：


手动 Q41F3 蜗轮 Q341F3
Q41F46 Q341F46
气动 Q641F3 电动 Q941F3
Q641F46 Q941F46

Q41F46衬四氟球阀  技术规范

设计标准 GB12237
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 JB/T9092-99
驱动方式 手动、电动、气动、蜗轮


Q41F46衬四氟球阀  主要零部件材料表

序号
 		 零件名称
 		 灰铸铁
 		 铸钢
 		 不锈耐酸铸钢
 		 超低碳不锈耐酸铸钢

Z
 		 C
 		 P8 R8 R3 R3
1
 		 阀体／阀盖
 		 A216-C A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M
2
 		 球体/阀杆 A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M
3
 		 衬里／阀座
 		 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)

4
 		 填料/压盖 PTFE(F4) A351-CF3 A351-CF3
5
 		 填料 A216-WCB A351-CF8 A351-CF8
6
 		 支架 A193-B7 A194-8 A193-B8M
7
 		 紧固螺栓 A193-B7 A193-B8M A194-8
8
 		 螺母 A194-2H A194-8 A194-8
9 操作手柄 A216-WCB A216-WCB A216-WCB

Q41F46衬四氟球阀  主要外型和连接尺寸

公称通径 标准值 参考值
DN（mm） NPS
（inch）		 L D D1 D2 f b Z-Φd W Do(蜗轮) H WT(Kg)
PN1.0MPa
15 1/2 140 95 65 45 2 14 4-Φ14 120 . 80 2.5
20 3/4 140 105 75 55 2 16 4-Φ14 140 . 90 3
25 1 150 115 85 65 2 16 4-Φ14 160 . 100 4.5
32 11/4 165 135 100 78 2 18 4-Φ14 160 . 110 5.7
40 11/2 180 145 110 85 2 18 4-Φ14 200 . 120 7
50 2 200 160 125 100 3 20 4-Φ14 250 . 135 9.5
65 11/2 220 180 145 120 3 20 4-Φ14 300 . 145 15
80 3 250 195 160 135 3 22 4-Φ14 350 . 185 19
100 4 280 215 180 155 3 22 8-Φ18 400 . 95 33
125 5 320 245 210 185 3 24 8-Φ18 500 . 210 58
150 6 360 280 240 210 3 24 8-Φ23 . 200 450 93
200 8 457 335 295 265 3 26 8-Φ23 . 240 490 155
250 10 533 390 350 320 3 28 12-Φ23 . 240 550 210
PN1.6MPa
15 1/2 140 95 65 45 2 14 4-Φ14 120 . 80 2.5
20 3/4 140 105 75 55 2 16 4-Φ14 140 . 90 3
25 1 150 115 85 65 2 16 4-Φ14 160 . 100 4.5
32 21/4 165 135 100 78 2 18 4-Φ18 160 . 110 5.7
40 11/2 180 145 110 85 3 18 4-Φ18 200 . 120 7
50 2 200 160 125 100 3 20 4-Φ18 250 . 135 9.5
65 11/2 220 180 145 120 3 20 4-Φ18 300 . 145 15
80 3 250 195 160 135 3 22 8-Φ18 350 . 185 19
100 4 280 215 180 155 3 24 8-Φ18 400 . 195 33
125 5 320 245 210 185 3 26 8-Φ18 500 . 210 58
150 6 360 280 240 210 3 28 8-Φ23 . 200 450 93
200 8 457 335 295 265 3 30 12-Φ23 . 240 490 155
PN2.5MPa
15 1/2 140 95 65 45 2 16 4-Φ14 120 . 80 2.5
20 3/4 140 105 75 55 2 16 4-Φ14 140 . 90 3
25 1 150 115 85 65 2 16 4-Φ14 160 . 100 4.5
32 11/4 165 135 100 78 2 18 4-Φ18 160 . 110 5.7
40 11/2 180 145 110 85 3 18 4-Φ18 200 . 120 7
50 2 200 160 125 100 3 20 4-Φ18 250 . 135 9.5
65 21/2 220 180 145 120 3 22 8-Φ18 300 . 145 15
80 3 250 195 160 135 3 22 8-Φ18 300 . 185 19
100 4 280 230 190 160 3 24 8-Φ23 . 200 195 33
125 5 320 270 220 188 3 28 8-Φ25 . 200 210 58
150 6 360 300 250 218 3 30 8-Φ25 . 200 450 93
公称通径
标准值
参考值
DN（mm）
NPS
（inch）
L
D
D1
D2
f
b
Z-Φd
W
Do(蜗轮)
H
WT(Kg)
Class 150Lb
15
1/2
108
89
605
35
2
11
4-Φ15
120
.
80
2.5
20
3/4
117
98
70
43
2
11
4-Φ15
140
.
90
3
25
1
127
108
79.5
51
2
12
4-Φ15
160
.
100
4.5
32
11/4
140
117
89
64
2
13
4-Φ15
160
.
110
5.7
40
11/2
165
127
98.5
73
2
15
4-Φ15
200
.
120
9.5
50
2
178
152
120.5
92
3
16
4-Φ19
250
.
135
15
65
21/2
190
178
139.5
105
3
18
4-Φ19
300
.
145
19
80
3
203
190
152.5
127
3
19
4-Φ19
350
.
185
30
100
4
229
229
190.5
157
3
24
8-Φ19
400
.
95
58
125
5
(254)
254
216
186
3
24
8-Φ22
500
.
210
93
150
6
394
279
241.5
216
3
26
8-Φ22
.
200
450
155
200
8
457
343
298.5
270
3
29
8-Φ22
.
240
490
210
Class 300Lb
15
1/2
140
95
66.5
35
2
15
4-Φ15
140
.
90
3
20
3/4
152
117
82.5
43
2
16
4-Φ19
140
.
100
4
25
1
165
124
89
51
2
18
4-Φ19
160
.
120
6
32
11/4
178
133
98.5
64
2
19
4-Φ19
200
.
135
8
40
11/2
190
156
114.5
73
2
21
4-Φ22
250
.
150
11
50
2
216
165
127
92
2
23
8-Φ19
300
.
165
17
65
21/2
241
190
149
105
2
26
8-Φ22
350
.
180
23
80
3
283
210
168.5
127
2
29
8-Φ22
350
.
195
33
100
4
305
254
200
157
2
32
8-Φ22
400
.
215
63
125
5
381
279
235
186
2
35
8-Φ22
500
.
240
115
150
6
403
218
270
216
2
37
12-Φ22
.
200
460
165
200
8
502
381
330
270
2
42
12-Φ25
.
240
495
225
250
10
533
406
362
324
3
31
16-Φ29
.
280
550
295
300
12
648
521
451
381
2
51
16-Φ32
.
320
610
305
