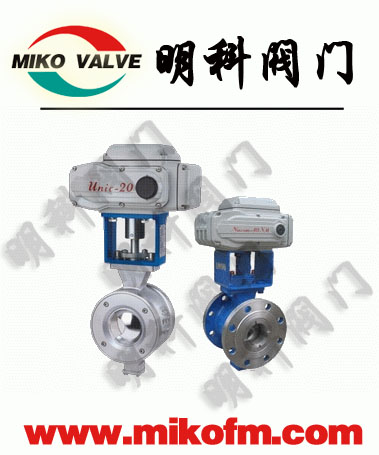

ZDRV电动V型球阀

　　ZDRV电动V型球阀是我公司新开发的硬密封、四氟密封调节球阀。它采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。V型球阀阀芯设计成带有特殊开关的V型缺口，流通能力大，压力损失小，并具有精确的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。

ZDRV电动V型球阀适用于Class150～600、PN1.6～10.0MPa，工作温度≤200℃的各种管路上，用于调节管路中介质的压力及流量。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、电力、冶金、制药、环保等工业部门的自控系统。

ZDRV电动V型球阀主要特点
    1、结构紧凑，体积小，可竖卧安装等优点。
    2、具有出色的调节特性：V型球阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
    3、大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的大值特别高，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
    4、V型球阀采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
    5、大可靠(安全)性：阀体为一个整体，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
    6、金属阀座的优越密封性：V型球阀采用可动金属阀座，自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10-6×额定流量系数。
    7、超强的剪切能力：V型球阀采有金属硬密封结构，V型球阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
    8、可选配本公司生产的气动、电动、及气动调节型、电动调节型。具体请见本站执行器及调节阀部份。

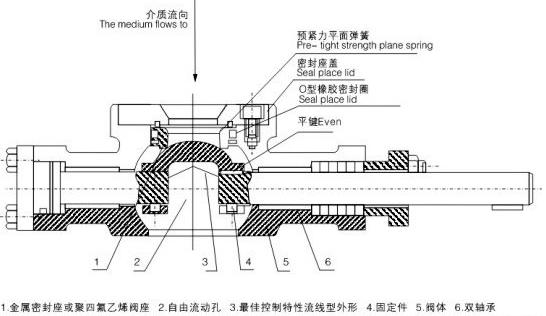

ZDRV电动V型球阀阀座/密封结构

1、带有V型切口的球芯。

ZDRV电动V型球阀采用带有V型切口的球芯结构，当阀在关闭时，可以剪切介质中纤维、微小颗粒，同时由于阀芯和阀座之间是无间隙回转，可自行擦拭球体及阀座上的积垢物，保持球体与阀座之间的良好密封。
2、可动金属阀座。

ZDRV电动V型球阀采用带弹簧或板簧加载阀座结构，由于弹簧/板簧的弹性恢复力推动阀座，可使球芯与阀座之间长期具有良好的密封性能。同时由于阀座采用弹簧加载的活动结构，可使阀座自动校正，以达到与球芯的佳吻合。

三、ZDRV电动V型球阀主要零件材料及适用温度、介质：

材料\材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	球体	2Cr13	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	增强聚四氟乙烯对位聚苯硬质合金钢
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	水、蒸汽、油品	硝酸碱类	醋酸类
适用工况	适用温度	-28℃ - 500℃

四、ZDRV电动V型球阀执行标准

设计制造标准

法兰尺寸标准

结构长度标准

检验试验标准

GB/T12237-89

JB/T79-94 HG20592

GB12221-89

GB/T13927-89 JB/T9092-99

API6D

ANSI B16.5

ANSI B16.10

JB/T9092-99

JPI7S-48

JIS B2212~2214

JIS B2002

API598

公称通径D（mm）

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数Cv

32

43

78

90

160

250

360

610

1120

1850

2950

3700

公称压力PN（MPa）

1.6、2.5、4.0、6.4

流量特性

近似等百分比（参见典型曲线图）、直线性、快开特性

阀板转角（度）

0°～90°

允许泄漏量等级

软密封：零泄露硬密封：≤10－－5额定流量系数

执行器型号

HL、3810R、PSQ HQ或QB型

作用形式

开关型、智能调节型、（隔爆型）

电源电压

AC220V 50Hz或AC380V 50Hz

调节型

输入信号

0～10mA、4～10mA 、1-5VDC

输入信号

0～10mA、4～10mA 、1-5VDC

基本误差

≤±1.5%

回差

≤1.5%

死区

≤0.3%

可调节比

250:1

300:1

开关型

电源电压

AC220V/AC380V/AC110V

反馈信号

有源触点信号、无源触信号（可选）

ZDRV电动V型球阀允许压差(MPa)

公称通径

25

32

40

50

65

80

100

125

150

200

250

300

供气0.5MPa

5.9

5.4

4.8

4.5

4.3

3.6

2.8

2.0

1.4

1.3

1.1

0.8

订货须知：

    一、①ZDRV电动V型球阀产品名称与型号②ZDRV电动V型球阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定ZDRV电动V型球阀型号，请按ZDRV电动V型球阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
