BJ44H夹套保温截止阀

保温夹套截止阀是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，BJ45流阻小,但不能做节流用。适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶,及输送常温下会凝固的高粘度介质。

一、BJ41W夹套保温截止阀概述：

二、BJ41W夹套保温截止阀设计与制造标准：

●设计与制造：BS1873　、GB/T12235
●法兰尺寸：ANSI/ASME B16.5、JB/T79、GB9113
●压力温度：ANSI/ASME B16.34 、GB/T9131
●结构长度：ANSI/ASME B16.10　、GB/T12221
●对焊连接尺寸：ANSI/ASME B16.25 、GB/T12224
●检验与实验：API598、GB/T13927

一、BJ41W夹套保温截止阀产品性能规范

型号公称压力PN(MPa) 试验压力适用温度适用介质保温套压力(MPa)

壳体密封

BJ41W-16P、R、C 1.6 2.4 1.8 ≤350 硝酸类 ≤1.0

BJ41W-25P、R、C 2.5 3.8 2.8 ≤350 硝酸类 ≤1.0

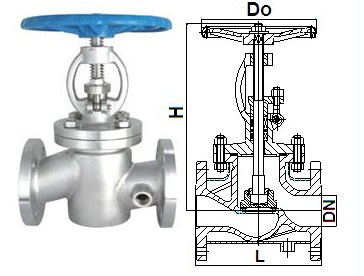

二、BJ41W夹套保温截止阀主要外形尺寸和连接尺寸

型号公称通径DNmm 尺寸

L D D1 D2 B-f Z-Φd H Do 2-G

W P

BJ41 -16 R

H C

15 130 95 65 45 16-2 4-14 170 170 3/8

20 150 105 75 55 16-2 4-14 190 190 3/8

25 160 115 85 65 16-2 4-14 205 205 3/8

32 180 135 100 78 18-2 4-18 270 270 1/2

40 200 145 110 85 18-3 4-18 310 310 1/2

50 230 160 125 100 18-3 4-18 358 358 1/2

65 290 180 145 120 18-3 4-18 373 373 1/2

80 310 195 160 135 20-3 8-18 435 435 1/2

100 350 215 180 155 20-3 8-18 500 500 1/2

125 400 245 210 185 22-3 8-18 614 614 1/2

150 480 280 240 210 24-3 8-23 674 674 1/2

200 600 335 295 264 26-3 12-23 818 818 1/2

250 730 405 355 320 30-3 12-25 949 969 1/2

三、BJ41W夹套保温截止阀外形尺寸和连接尺寸

型号公称通径DNmm 尺寸

L D D1 D2 B-f Z-Φd H Do 2-G

W P

BJ41 -25 R

H C

15 130 95 65 45 16-2 4-14 233 120 3/8

20 150 105 75 55 16-2 4-14 275 140 3/8

25 160 115 85 65 16-2 4-14 285 160 3/8

32 180 135 100 78 18-2 4-18 302 180 1/2

40 200 145 110 85 18-3 4-18 355 200 1/2

50 230 160 125 100 20-3 4-18 362 240 1/2

65 290 180 145 120 22-3 8-18 400 280 1/2

80 310 195 160 135 22-3 8-18 430 320 1/2

100 350 230 190 160 24-3 8-18 465 360 1/2

125 400 270 220 188 28-3 8-23 550 400 1/2

150 480 300 250 218 30-3 8-25 700 400 1/2

200 600 360 310 278 34-3 12-25 780 450 1/2

250 730 425 370 335 36-3 12-30 900 550 1/2

四、BJ41W夹套保温截止阀主要外形尺寸和连接尺寸

型号公称通径DNmm 尺寸

L D D1 D2 D6 B-f Z-Φd H 2-G

W P

BJ41 -40 R

H C

15 130 95 65 45 40 16-2 4-14 233 3/8

20 150 105 75 55 51 16-2 4-14 275 3/8

25 160 115 85 65 58 16-2 4-14 285 3/8

32 180 135 100 78 66 18-2 4-18 302 1/2

40 200 145 110 85 76 18-3 4-18 355 1/2

50 230 160 125 100 88 20-3 4-18 370 1/2

65 290 180 145 120 110 22-3 8-18 408 1/2

80 310 195 160 135 121 22-3 8-18 436 1/2

100 350 230 190 160 150 24-3 8-23 475 1/2

125 400 270 220 188 176 28-3 8-25 558 1/2

150 480 300 250 218 204 30-3 8-25 720 1/2

200 600 375 320 282 260 38-3 12-30 800 1/2

BJ41W夹套保温截止阀订货须知：

    一、①BJ41W夹套保温截止阀产品名称与型号②BJ41W夹套保温截止阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定BJ41W夹套保温截止阀型号，请按BJ41W夹套保温截止阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
