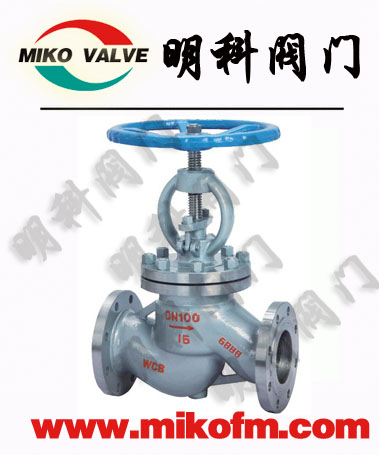

J41铸钢截止阀

截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。

  截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀内时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

截止阀的特点
1)结构比闸阀简单,制造与维修都较方便。
(2)密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
(3)启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力,启闭时间校长。
(5)流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
(6)介质流动方向
公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。
(7)全开时阀瓣经常受冲蚀。

主要技术参数  :

型号

J41H-16C~160C

J41Y-16C~160C

J41W-16P~160P

工作压力(MPa)

1.6~16.0

适用温度(℃)

≤425

≤150

适用介质

水、蒸汽、油品

弱腐蚀性介质

材料

阀体、阀盖

碳素钢

铬镍钛不锈钢

阀杆

铬不锈钢

铬镍钛不锈钢

密封面

堆焊铁基合金

堆焊硬基合金

本体材料

填料

石棉石墨、柔性石墨、聚四氟乙烯


试验压力:

公称压力

1.6

2.5

4.0

6.4

10.0

16.0

强度试验

2.4

3.8

6.0

9.6

15.0

24.0

水密封试验

1.8

2.8

4.4

7.4

11.0

18.0

上密封试验

1.8

2.8

4.4

7.04

11.0

18.0

气密封试验

0.4-0.7


主要零件材料及性能:

体盖扳

阀杆

密封面

垫片(环)

填料

工作温度℃

适用介质

WCB

2Cr13

13Cr
STL
本体材料
尼龙

增强柔性石墨
1Crl3/柔性石墨
08软钢
0Cr18Ni9Ti
OCr18Ni12Mo2Ti

柔性石墨
增强柔性石墨
SFB-260
SFP-260

≤425



水、蒸汽、油品

WC1

38CrMoAI
25Cr2MoV

≤450

WC6

≤540

WC9

≤570

ZGCr5Mo

≤540

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

≤200

硝酸类

ZGCr18Ni12Mo2Ti

1C18Ni12Mo2Ti

≤200

醋酸类


主要安装尺寸:

.6MPa

DN

L

D

D1

D2

b

n-Φd

H

D0

凸面法兰
RF
J41H
J41Y
J41W
J41F
J41N

16C
16P
16R
16I

10

130

90

60

40

14

4-Φ14

198

120

15

130

95

65

45

14

4-Φ14

218

120

20

150

105

75

55

14

4-Φ14

258

140

25

160

115

85

65

14

4-Φ14

275

140

32

180

135

100

78

16

4-Φ18

280

160

40

200

145

110

85

16

4-Φ18

330

180

50

230

160

125

100

16

4-Φ18

350

200

65

290

180

145

120

18

4-Φ18

370

280

80

310

195

160

135

20

8-Φ18

400

280

100

350

215

180

155

20

8-Φ18

415

320

125

400

245

210

185

22

8-Φ18

460

360

150

480

280

240

210

24

8-Φ23

510

450

200

600

335

295

265

26

12-Φ23

710

500

250

650

405

335

320

30

12-Φ25

786

550

300

750

460

410

375

30

12-Φ25

925

600


 订货须知:

    一、①J41H铸钢截止阀产品名称与型号②J41H铸钢截止阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定J41H铸钢截止阀型号,请按J41H铸钢截止阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们明科的阀门专家为您审核把关。
