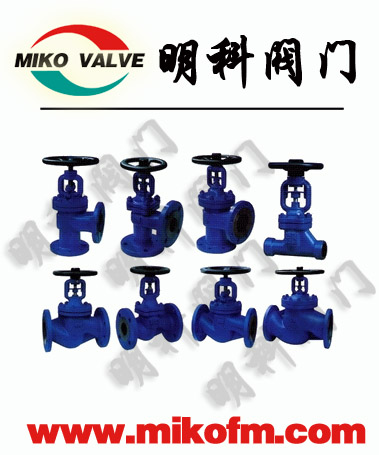

WJ41H、WJ41W 波纹管截止阀
|
型号
|
WJ41H-16C
|
WJ41H-25C
|
WJ41W-16P
|
WJ41W-25P
|
|
|
工作压力（MPa）
|
1.6
|
2.5
|
1.6
|
2.5
|
|
|
适用温度（℃）
|
≤425
|
≤150（保温夹套）
|
|||
|
适用介质
|
无腐蚀性介质
|
腐蚀性介质
|
|||
|
材料
|
阀体、阀盖、闸板
|
碳素钢
|
铬镍钛不锈钢
|
||
|
阀杆
|
铬不锈钢
|
铬镍钛不锈钢
|
|||
|
密封面
|
铬不锈钢或碳钢堆焊硬质合金
|
铬镍钛不锈钢
|
|||
|
填料
|
柔性石墨或夹不锈钢丝柔性石墨
|
柔性石墨或夹不锈钢丝柔性石墨
|
|||
|
波纹管
|
奥氏体不锈钢
|
奥氏体不锈钢
|
|||
WJ41德标波纹管截止阀主要零件及材质
|
NO.
|
零件名称
|
Qty.
|
材料M
|
NO.
|
零件名称
|
Qty.
|
材料
|
|
1
|
阀体
|
1
|
WCB
|
15 |
螺母
|
2
|
A194 2H |
|
2
|
阀座
|
2
|
A105+HF
|
16 | 阀母 |
1
|
D-2 |
|
3
|
闸瓣
|
1
|
WCB+F6
|
17 | 垫片 |
1
|
A276 410 |
|
4
|
止推垫
|
1
|
A276 430
|
18 | 螺母 |
1
|
A29 1035 |
|
5
|
闸瓣盖
|
1
|
A276 410
|
19 | 手轮 | 1 | 60-40-18 |
|
6
|
阀杆
|
1
|
A18F6
|
20 | 螺钉 | 1 | A29 1035 |
|
7
|
垫片
|
1
|
304不锈钢+柔性石墨
|
21 | 手套 | 1 | A276 410 |
|
8
|
阀盖
|
1
|
WCB
|
22 | 填料 | 2 | 柔性石墨+不锈钢 |
|
9
|
螺柱
|
|
A193B7 | 23 | 填料 |
4-5
|
|
|
10
|
螺母
|
A1942H | 24 |
隔环
|
1
|
A276 410 | |
|
11
|
销轴
|
2 | A291035 | 25 |
密封座
|
1
|
A276 410 |
|
12
|
开口销
|
2 | A570 Gr.A | 26 |
铆钉
|
2
|
304 |
|
13
|
压板
|
1 | WCB |
27
|
铭牌 |
1
|
304 |
| 14 | 螺栓 | 2 | A193 B7 |
WJ41德标波纹管截止阀主要连接尺寸及重量
|
NPS
d |
in
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
|
mm
|
51
|
64
|
76
|
102
|
127
|
152
|
203
|
254
|
305
|
337
|
387
|
|
|
L-L1
(BF-BW) |
in
|
8.00 | 8.50 | 9.50 | 11.50 | 14.00 | 16.00 | 19.50 | 24.50 | 27.50 | 31.00 | 36.00 |
|
mm
|
203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 | 787 | 914 | |
|
L2
(RTJ) |
in
|
8.50 | 9.00 | 10.00 | 12.00 | 14.50 | 16.50 | 20.00 | 25.00 | 28.00 | 31.50 | 36.50 |
|
mm
|
216 | 229 | 254 | 305 | 368 | 419 | 508 | 635 | 711 | 800 | 927 | |
|
d1
|
in
|
3.62 | 4.13 | 5.00 | 6.18 | 7.32 | 8.50 | 10.63 | 12.76 | 15.00 | 16.26 | 18.50 |
|
mm
|
92 | 105 | 127 | 157 | 186 | 216 | 270 | 324 | 381 | 413 | 470 | |
|
d2
|
in
|
4.75 | 5.50 | 6.00 | 7.50 | 8.50 | 9.50 | 11.75 | 14.25 | 17.00 | 18.75 | 21.25 |
|
mm
|
120.5 | 139.5 | 152.5 | 190.5 | 216 | 241.5 | 298.5 | 362 | 432 | 476 | 540 | |
|
D
|
in
|
6.00 | 7.00 | 7.50 | 9.00 | 10.00 | 11.00 | 13.50 | 16.00 | 19.00 | 21.00 | 23.50 |
|
mm
|
152 | 178 | 190 | 229 | 254 | 279 | 343 | 406 | 483 | 533 | 597 | |
|
b
|
in
|
0.75 | 0.88 | 0.94 | 0.94 | 0.94 | 1.02 | 1.14 | 1.22 | 1.26 | 1.38 | 1.46 |
|
mm
|
16 | 17.5 | 19 | 24 | 25 | 26 | 29 | 31 | 32 | 35 | 37 | |
|
n-Φd
|
in
|
4-0.75 | 4-0.75 | 4-0.75 | 4-0.75 | 8-0.87 | 8-0.87 | 8-0.87 | 12-1.00 | 12-1.00 | 12-1.12 | 16-1.12 |
|
mm
|
4-19 | 4-19 | 4-19 | 8-19 | 8-22 | 8-22 | 8-22 | 12-25 | 12-25 | 12-29 | 16-29 | |
|
H
(open) |
in
|
13.43 | 14.45 | 14.76 | 19.02 | 21.14 | 20.35 | 23.23 | 29.69 | 37.05 | 42.72 | 38.03 |
|
mm
|
341 | 367 | 375 | 483 | 537 | 517 | 590 | 754 | 941 | 1085 | 966 | |
|
W
|
in
|
7.87 | 9.84 | 9.84 | 11.81 | 11.81 | 13.78 | 15.75 | 17.72 | 25.20 | 25.20 | 18.11 |
|
mm
|
200 | 250 | 250 | 300 | 300 | 350 | 400 | 450 | 640 | 64 | 460 | |
|
WT(kg)
|
BF
|
22 | 29 | 42 | 64 | 77 | 105 | 154 | 288 | 507 | 617 | 810 |
|
BW
|
19 | 25 | 34 | 49 | 65 | 82 | 131 | 249 | 430 | 580 | 763 |
订货须知：
一、①WJ41德标波纹管截止阀产品名称与型号②WJ41德标波纹管截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定WJ41德标波纹管截止阀型号，请按WJ41德标波纹管截止阀型号直接向我们明科销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
