ZCG、ZCZG高温蒸汽电磁阀|
|
公称通径（DN）
|
15－400
|
|||
|
公称压力（MPa）
|
1.6
|
2.5
|
4.0
|
|
|
试验压力
（MPa） |
强度
|
2.4
|
3.75
|
6.0
|
|
密封
|
1.76
|
2.75
|
4.4
|
|
|
适用温度
|
≤200℃
|
|||
|
适用介质
|
氧气
|
|||
|
阀体
|
硅黄铜、不锈钢
|
|||
|
阀杆
|
不锈钢
|
|||
|
阀芯
|
铜、不锈钢
|
|||
|
填料
|
聚四氟乙烯
|
|||

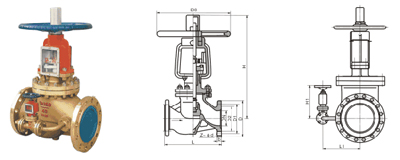

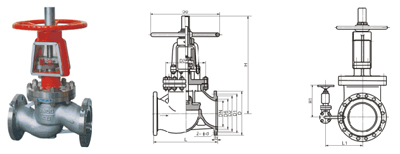

JY41W氧气专用截止阀主要外形和连接尺寸
| 1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | Do |
| 凸面法兰 RF JY41W-16P JY41W-16T JY41Y-16P JY41Y-16T |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 305 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 316 | 160 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 328 | 180 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 356 | 200 | |
| 65 | 290 | 180 | 145 | 125 | 18 | 4-Φ18 | 389 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 460 | 320 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 528 | 320 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 668 | 450 | |
| 200 | 600 | 335 | 295 | 265 | 26 | 26-Φ23 | 795 | 500 | |
| 250 | 650 | 405 | 355 | 320 | 30 | 30-Φ25 | 910 | 560 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 30-Φ25 | 1200 | 640 | |
| 350 | 850 | 520 | 470 | 435 | 34 | 34-Φ25 | 1200 | 720 | |
| 400 | 950 | 580 | 525 | 485 | 36 | 36-Φ30 | 1560 | 800 |
订货须知：
一、①JY41W氧气专用截止阀产品名称与型号②JY41W氧气专用截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定JY41W氧气专用截止阀型号，请按JY41W氧气专用截止阀型号直接向我们明科销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
