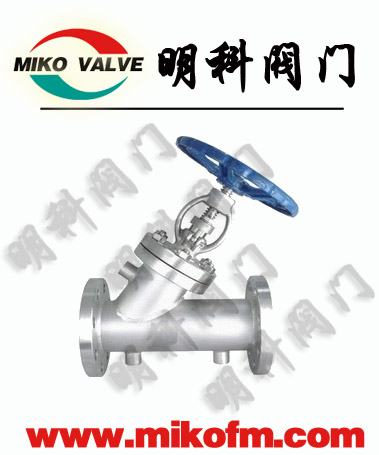

BJ45W直流式保温截止阀

BJ45W直流式保温截止阀的保温夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上,夹套内涵入蒸汽能防止介质结晶。广泛应用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。

一、BJ45W直流式保温截止阀概述

BJ45W直流式保温截止阀的保温夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上,夹套内涵入蒸汽能防止介质结晶。广泛应用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。



设计制造按GB12234-89 GB12234-89;

结构长度按GB12221-89 GB12221-89;

法兰尺寸按JB/T79-94 JB/779-94;

阀门检查和试验按GB13927。

二、BJ45W直流式保温截止阀的产品性能规范

该阀适用于化工、化肥行业的管路上,夹套内涵入蒸汽能防止介质结晶。

型号 公称压力PN(MPa) 试验压力 适用温度 适用介质 保温套压力(MPa)
壳体 密封
BJ45W-25P 2.5 3.75 2.75 ≤200 ≤1.0
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6
BJ45W-25R 2.5 3.75 2.75
BJ45W-40R 4.0 3.0 4.4
BJ45W-64R 6.4 9.0 6.6

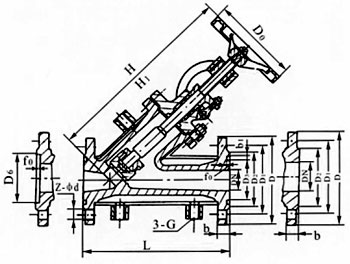

三、BJ45W直流式保温截止阀连接尺寸:

公称压力PN 公称通径DN 尺寸
L D D1 D2 D3 B1 fo B D6 3-G Z-Φd H H1 Do
2.5


4.0
15 170 105 75 55 35 8 4 16 51 3/8 4-Φ14 250 262 120
20 190 115 85 65 42 8 4 16 58 3/8 4-Φ14 292 308 140
25 210 135 100 78 50 8 4 18 66 3/8 4-Φ18 340 375 160
32 230 145 110 85 60 8 4 18 76 1/2 4-Φ18 338 375 160
40 260 160 125 100 72 8 4 20 88 1/2 4-Φ18 360 386 160
50 300 180 145 120 94 8 4 22 110 1/2 8-Φ18 410 450 240
65 340 195 160 135 105 8 4 22 121 1/2 8-Φ18 440 485 240
80 380 230 190 160 128 11 4.5 24 150 1/2 8-Φ23 540 600 280
100 430 270 220 188 154 11 4.5 28 176 1/2 8-Φ25 560 625 320
125 490 300 250 218 182 11 4.5 30 204 1/2 8-Φ25 625 737 360
150 550 330 280 248 212 11 4.5 32 204 1/2 12-Φ25 720 790 360

四、BJ45W直流式保温截止阀的主要零件材料:

零件名称 阀体、阀盖 阀瓣 垫片
BJ45W-25P、BJ45W-40P、BJ45W-64P 铬镍钛钢 铬镍钛钢+硬质合金 聚四氟乙烯
BJ45W-25P、BJ45W-40P、BJ45W-64P 铬镍钼钛钢 铬镍钼钛钢+硬质合金 聚四氟乙烯



BJ45W直流式保温截止阀订货须知:

    一、①BJ45W直流式保温截止阀产品名称与型号②BJ45W直流式保温截止阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定BJ45W直流式保温截止阀型号,请按BJ45W直流式保温截止阀型号直接向我们明科销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们明科的阀门专家为您审核把关。
