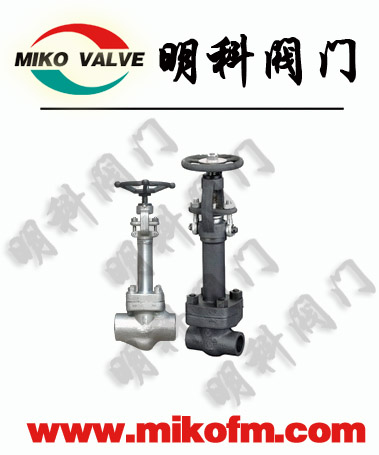

一、DJ61Y锻钢低温截止阀概述：
DJ61Y锻钢低温截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。
二、DJ61Y锻钢低温截止阀其选用原则是：
1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、高压管路上。
2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。
3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。
4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，宜选用。
5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。
6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。
7、城市建设中的供水、供热工程上，公称通经较小的管路，可选用截止、平衡阀或柱塞阀，如公称通经小于150mm的管路上
DJ61Y锻钢低温截止阀标准材质细表
|
序号
|
零件名称
|
AStoASTM
|
SStoASTM
|
||
|
LF2
|
LF3
|
F304(L)
|
F316(L)
|
||
|
1
|
阀体
|
A350LF2
|
A350LF3
|
A182F304(L)
|
A182F316(L)
|
|
2
|
阀座
|
A276420
|
A276410
|
A276304(L)
|
A276316(L)
|
|
3
|
闸板
|
A350LF2
|
A350LF3
|
A182F304(L)
|
A182F316(L)
|
|
4
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
||
|
5
|
阀盖
|
A350LF2
|
A350LF3
|
A182F304(L)
|
A182F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B7
|
A193B8
|
A193B8M
|
|
7
|
阀杆
|
A182F6
|
A182F6
|
A182F304(L)
|
A182F316(L)
|
|
8
|
填料
|
柔性石墨
|
PTFE
|
||
|
9
|
销钉
|
A276420
|
A276 304
|
||
|
10
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
11
|
填料压套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
|
|
12
|
填料压板
|
A105
|
A182F11
|
A182F304(L)
|
A182F316(L)
|
|
13
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
14
|
阀杆螺母
|
A276420
|
|||
|
15
|
润滑垫片
|
A473431
|
|||
|
16
|
铭牌
|
SS
|
|||
|
17
|
紧锁螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
18
|
手轮
|
A197
|
|||
|
适用温度
|
≥—40℃
|
≥—101℃
|
≥—196℃
|
||
DJ61Y锻钢低温截止阀尺寸(MM)和重量(KG)
|
NPS
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
L
|
79
|
92
|
111
|
120
|
120
|
140
|
178
|
|
|
H(开)
|
330
|
333
|
360
|
407
|
475
|
475
|
551
|
|
|
W
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
|
重量
|
螺栓式
|
5.2
|
7.1
|
9.4
|
13.5
|
15.0
|
17.8
|
28.0
|
|
焊接式
|
4.8
|
6.4
|
8.7
|
12.2
|
13.4
|
15.2
|
26.0
|
|
订货须知：
一、①DJ61Y锻钢低温截止阀产品名称与型号②DJ61Y锻钢低温截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定DJ61Y锻钢低温截止阀型号，请按DJ61Y锻钢低温截止阀型号直接向我们明科销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们明科的阀门专家为您审核把关。
