不锈钢外螺纹截止阀是一种可以精确调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名
不锈钢外螺纹截止阀的选用原则
1、低温介质的管路系统和装置上,宜选用加上阀盖的低温针型阀。
2、炼油装置的催化裂化装置的管路系统上,可选用升降杆式针型阀。
3、化工系统的酸碱等腐蚀性介质的装置和管路系统中,宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢针型阀。
4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上,可选用金属对金属密封针型阀。
5、需要进行流量调节时,可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节针型阀。
零件名称Part name
|
阀杆、阀盖Stem,Bonnet
|
阀杆、阀瓣Stem,Disc
|
填料Packing
|
J23W-16P
|
铬镍不锈钢
Cr.Ni Stainless steel |
铬镍不锈钢
Cr.Ni Stainless steel |
聚四氟乙稀、柔性石墨PTEF,Soft graphite
|
J23W-40、J23W-160
|
优质碳钢
High grade carbon steel |
铬不锈钢
Cr. Stainless steel |
型号
Type |
公称压力(MPa)Nominal pressure
|
试验压力PS(MPa)
Test pressure |
工作压力(MPa)Working pressuer
|
工作温度(℃)Working temperature
|
适用介质Applicable mediun
|
||
壳体Shell
|
密封(液)Seal
|
密封(气)Seal
|
|||||
J23W-16
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
P≤200℃
|
液化石油气水、油品等Petroleun gas Water,Oil etc.
|
J23W-40P
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
||
J23W-160
|
16.0
|
17.6
|
17.6
|
0.6
|
16.0
|
C≤425℃
|
|
J23W-320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|

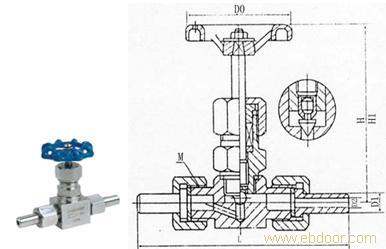

公称直径(mm)Nominal diameter
|
尺 寸Dimensions
|
重量(Kg)Weight
|
||||||
D0
|
D1
|
D2
|
L
|
H1
|
H2
|
M
|
||
6
|
70
|
14
|
6
|
135
|
96
|
106
|
20×1.5
|
0.8
|
10
|
80
|
18
|
10
|
156
|
115
|
125
|
24×1.5
|
1.1
|
15
|
100
|
22
|
15
|
180
|
122
|
132
|
30×2
|
2.0
|
20
|
110
|
28
|
18
|
185
|
156
|
166
|
36×2
|
3.0
|
25
|
140
|
33
|
22
|
185
|
169
|
180
|
42×2
|
3.2
|
